SMSC UFX6000

Revision 1.4 (06-24-13)

DATASHEET

Datasheet

PRODUCT FEATURES

UFX6000

USB 2.0 Hi-Speed Graphics

Controller with VGA, HDMI/DVI,

and Digital RGB Interfaces

Highlights

Single-Chip Hi-Speed USB 2.0 Graphics Adapter

USB 2.0 Device Controller with Integrated USB 2.0

PHY

Highly Efficient Compression Algorithm

HDMI/DVI Display Connectivity via Integrated

HDMI/DVI Controller/PHY

VGA Display Connectivity via Integrated Video DAC

Support for External Display Interface IC’s via

Digital RGB Interface

High Performance DDR2 SDRAM Controller with

Integrated DDR2 PHY

Target Applications

USB to Video Adapters

Docking Stations, USB Port Replicators

Thin Clients

USB Monitors and Projectors

Embedded Systems

Features

USB 2.0 Device Controller

— Fully compliant with Universal Serial Bus Specification

Revision 2.0

— Operates in HS (480 Mbps) mode
— Supports Control, Bulk-Out, and Interrupt-In endpoints
— Supports vendor specific commands
— Integrated USB 2.0 PHY
— Integrated USB termination pull-up/pull-down resistors
— Short circuit protection of USB differential signals

Graphics Subsystem

— Integrated HDMI/DVI Controller and PHY

– Complies with DVI specification v1.0
– Complies with HDMI specification v1.3
– S/PDIF and I

2

S inputs for HDMI audio

(2-channel uncompressed PCM)

– Master  I

2

C interface for DDC connection

— Integrated Triple 10-bit Video DAC with VGA output
— Digital RGB Interface

– 12/15-bit double data rate digital RGB
– 24-bit single data rate digital RGB

— Supports up to 2048x1152 (QWXGA) with 32-bit color
— 8-bit and 16-bit color support
— Supports display cloning and extending
— Standard and wide screen aspect ratios
— Complies with VESA auto display identification
— Gamma correction
— Color Look-Up Table (CLUT)
— Triple-buffered animations
— Graphics Engine

– Optimized algorithms for static and dynamic content
– I

2

C controller

DDR2 SDRAM Controller

— 16-bit data bus, 13-bit address bus
— JEDEC DDR2 compliant (JESD79-2E)
— Integrated DDR2 SDRAM PHY

Power

— Reduced power operating modes
— Supports bus-powered and self-powered operation

Miscellaneous Features

— Optional EEPROM controller
— IEEE 1149.1 (JTAG) boundary scan TAP controller

Software

— Microsoft Windows® XP/Vista/7 drivers

Packaging & Environmental

— 225-ball LFBGA, RoHS compliant package
— Commercial temperature range (0°C to +70°C)

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/6000-html.html
background image

Order Number:

UFX6000-VE for 225-Ball LFBGA RoHS Compliant Package (0 TO +70°C Temp Range)

This product meets the halogen maximum concentration values per IEC61249-2-21

For RoHS compliance and environmental information, please visit

www.smsc.com/rohs

Please contact your SMSC sales representative for additional documentation related to this product
such as application notes, anomaly sheets, and design guidelines.

Copyright © 2013 SMSC or its subsidiaries. All rights reserved.
Circuit diagrams and other information relating to SMSC products are included as a means of illustrating typical applications. Consequently, complete information sufficient for
construction purposes is not necessarily given. Although the information has been checked and is believed to be accurate, no responsibility is assumed for inaccuracies. SMSC
reserves the right to make changes to specifications and product descriptions at any time without notice. Contact your local SMSC sales office to obtain the latest specifications
before placing your product order. The provision of this information does not convey to the purchaser of the described semiconductor devices any licenses under any patent
rights or other intellectual property rights of SMSC or others. All sales are expressly conditional on your agreement to the terms and conditions of the most recently dated
version of SMSC's standard Terms of Sale Agreement dated before the date of your order (the "Terms of Sale Agreement"). The product may contain design defects or errors
known as anomalies which may cause the product's functions to deviate from published specifications. Anomaly sheets are available upon request. SMSC products are not
designed, intended, authorized or warranted for use in any life support or other application where product failure could cause or contribute to personal injury or severe property
damage. Any and all such uses without prior written approval of an Officer of SMSC and further testing and/or modification will be fully at the risk of the customer. Copies of
this document or other SMSC literature, as well as the Terms of Sale Agreement, may be obtained by visiting SMSC’s website at http://www.smsc.com. SMSC is a registered
trademark of Standard Microsystems Corporation (“SMSC”). Product names and company names are the trademarks of their respective holders.
The MIcrochip name and logo, and the Microchip logo are registered trademarks of MIcrochip Technology Incorporated in the U.S.A. and other countries.
SMSC DISCLAIMS AND EXCLUDES ANY AND ALL WARRANTIES, INCLUDING WITHOUT LIMITATION ANY AND ALL IMPLIED WARRANTIES OF MERCHANTABILITY,
FITNESS FOR A PARTICULAR PURPOSE, TITLE, AND AGAINST INFRINGEMENT AND THE LIKE, AND ANY AND ALL WARRANTIES ARISING FROM ANY COURSE
OF DEALING OR USAGE OF TRADE. IN NO EVENT SHALL SMSC BE LIABLE FOR ANY DIRECT, INCIDENTAL, INDIRECT, SPECIAL, PUNITIVE, OR CONSEQUENTIAL
DAMAGES; OR FOR LOST DATA, PROFITS, SAVINGS OR REVENUES OF ANY KIND; REGARDLESS OF THE FORM OF ACTION, WHETHER BASED ON CONTRACT;
TORT; NEGLIGENCE OF SMSC OR OTHERS; STRICT LIABILITY; BREACH OF WARRANTY; OR OTHERWISE; WHETHER OR NOT ANY REMEDY OF BUYER IS HELD
TO HAVE FAILED OF ITS ESSENTIAL PURPOSE, AND WHETHER OR NOT SMSC HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.

USB 2.0 Hi-Speed Graphics Controller with VGA, HDMI/DVI, and Digital RGB Interfaces

Datasheet

Revision 1.4 (06-24-13)

2

SMSC UFX6000

DATASHEET

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/6000-html.html
background image

USB 2.0 Hi-Speed Graphics Controller with VGA, HDMI/DVI, and Digital RGB Interfaces

Datasheet

SMSC UFX6000

3

Revision 1.4 (06-24-13)

DATASHEET

Table of Contents

Chapter 1 Introduction  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.1

USB Device Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.2

Graphics Subsystem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.3

DDR2 SDRAM Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.4

Peripherals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Chapter 2 Pin Description and Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.1

Pin Assignments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2.2

Buffer Types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Chapter 3 Power Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Chapter 4 EEPROM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

4.1

EEPROM Format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

4.2

EEPROM Defaults  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.3

EEPROM Auto-Load. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.4

Customized Operation Without EEPROM  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Chapter 5 Operational Characteristics. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

5.1

Absolute Maximum Ratings*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

5.2

Operating Conditions** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

5.3

Package Thermal Specifications  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

5.4

Current Consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
5.4.1

SUSPEND Power State. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

5.4.2

Operational  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

5.5

DC Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

5.6

AC Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
5.6.1

Power Sequence Timing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

5.6.2

Power-On Reset Timing  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

5.6.3

Reset Timing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

5.6.4

Video DAC Timing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

5.6.5

Digital RGB Timing  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

5.6.6

EEPROM Timing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

5.6.7

JTAG Timing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

5.7

Clock Circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Chapter 6 Package Outline  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

6.1

225-LFBGA Package . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Chapter 7 Datasheet Revision History . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/6000-html.html
background image

USB 2.0 Hi-Speed Graphics Controller with VGA, HDMI/DVI, and Digital RGB Interfaces

Datasheet

Revision 1.4 (06-24-13)

4

SMSC UFX6000

DATASHEET

List of Figures

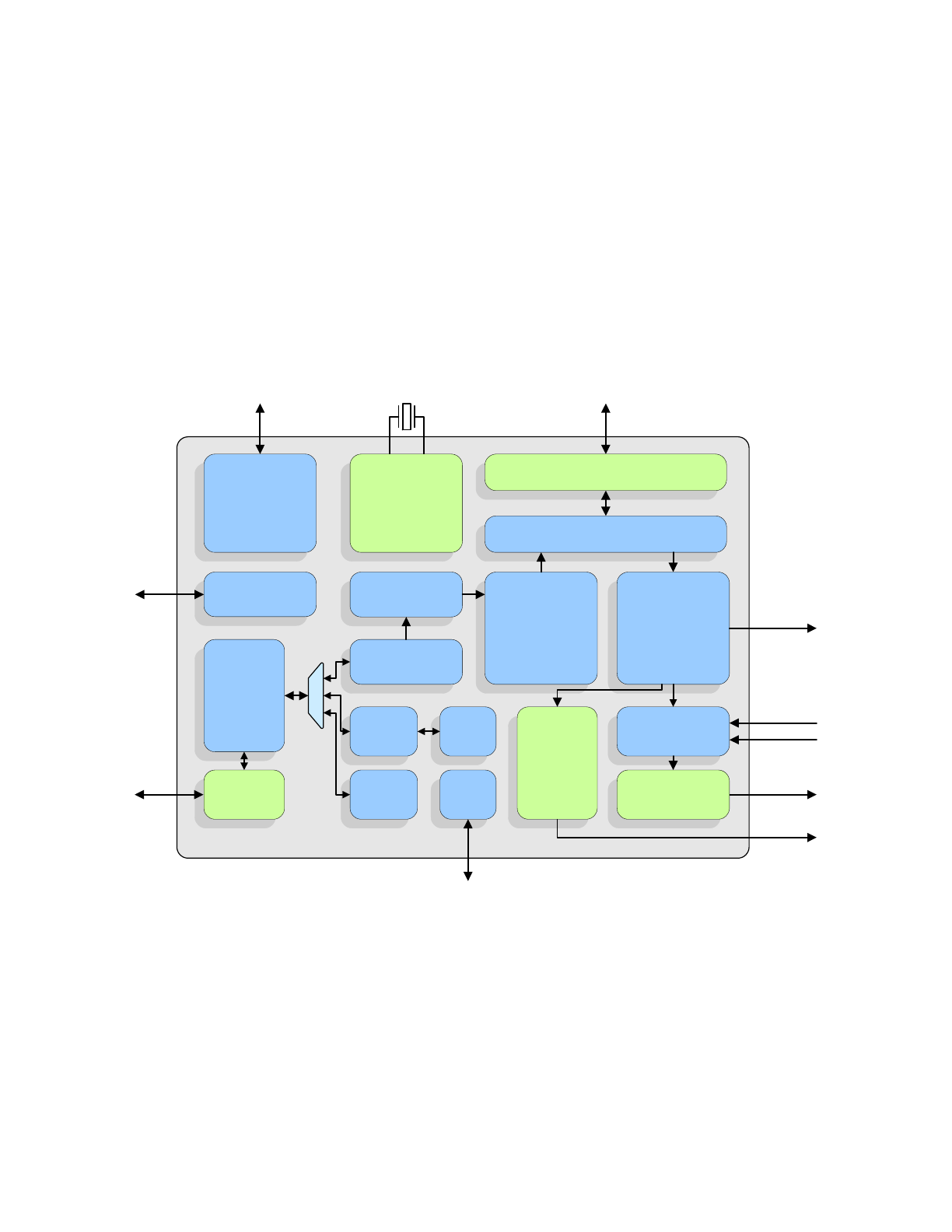

Figure 1.1 Internal Block Diagram. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Figure 2.1 Pin Assignments (TOP VIEW) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Figure 3.1 Power Connections  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Figure 5.1 Power-On Timing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Figure 5.1 nRESET Power-On Timing  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Figure 5.1 nRESET Timing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Figure 5.2 Digital RGB Timing - DDR Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Figure 5.3 Digital RGB Timing - SDR Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Figure 5.4 EEPROM Timing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Figure 5.5 JTAG Timing  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Figure 6.1 225-LFBGA Package Definition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Figure 6.2 225-LFBGA Package Ball Detail  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Figure 6.1 225-LFBGA Recommended PCB Land Pattern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/6000-html.html
background image

USB 2.0 Hi-Speed Graphics Controller with VGA, HDMI/DVI, and Digital RGB Interfaces

Datasheet

SMSC UFX6000

5

Revision 1.4 (06-24-13)

DATASHEET

List Of Tables

Table 2.1 USB Pins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Table 2.2 Digital RGB Pins  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Table 2.3 RGB / DDR Mode Mapping Table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Table 2.4 VDAC Pins. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Table 2.5 DDR2 Memory Pins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Table 2.6 HDMI Pins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Table 2.7 EEPROM Pins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Table 2.8 JTAG Pins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Table 2.9 Miscellaneous Pins  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Table 2.10 I/O Power Pins, Core Power Pins, and Ground Pins. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Table 2.11 No-Connect Pins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Table 2.12 225-LFBGA Package Pin Assignments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Table 2.13 Buffer Types  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Table 4.1 EEPROM Format. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Table 4.2 Configuration Flags 0. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Table 4.3 EEPROM Defaults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Table 5.1 Package Thermal Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Table 5.2 SUSPEND Supply Current  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Table 5.3 Typical High-Speed Operational Supply Current (mA)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Table 5.4 I/O Buffer Characteristics. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Table 5.5 Video DAC - DC Characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Table 5.6 Power-On Timing Values. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Table 5.7 nRESET Power-On Timing Values . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Table 5.8 nRESET Timing Values . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Table 5.9 Video DAC - AC Characteristics  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Table 5.10 Digital RGB Timing Values - DDR Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Table 5.11 Digital RGB Timing Values - SDR Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Table 5.12 EEPROM Timing Values . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Table 5.13 JTAG Timing Values . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Table 5.14 Crystal Specifications  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Table 6.1 225-LFBGA Package Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Table 7.1 Customer Revision History  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/6000-html.html
background image

USB 2.0 Hi-Speed Graphics Controller with VGA, HDMI/DVI, and Digital RGB Interfaces

Datasheet

Revision 1.4 (06-24-13)

6

SMSC UFX6000

DATASHEET

Chapter 1 Introduction

The UFX6000 is a high performance USB 2.0 graphics adapter with multiple graphics interfaces. The
UFX6000 is an ideal solution for extending a PC workspace to an additional monitor without the need
for an additional internal graphics card. With applications ranging from docking stations, USB port
replicators, USB monitors/projectors, and embedded systems, the UFX6000 is targeted as a high
performance, low cost USB-to-graphics solution.

The UFX6000 contains an integrated USB 2.0 Device Controller, USB 2.0 PHY, USB Bulk-Out
Controller, Control Endpoint, Interrupt-In Endpoint, DDR2 SDRAM Controller/PHY, Graphics Engine,
HDMI/DVI Controller/PHY, Video DAC, TAP Controller, EEPROM Controller, and I

2

C Controller.

Figure 1.1

 details an internal block diagram of the UFX6000.

1.1

USB Device Controller

The USB Device Controller is fully compliant with the USB 2.0 Specification, enabling the device to
operate in Hi-Speed (480 Mbps) mode. An integrated USB 2.0 PHY is provided on the USB port.

The controller implements three USB endpoints: Control, Bulk-Out, and Interrupt-In. The Bulk-Out
endpoint allows for uncompressed or compressed graphics data reception from the USB port. The USB
Bulk-Out Controller collects the graphics information and transfers it to the Graphics Engine.
Implementation of vendor-specific commands allows for access to the device System Control and
Status Registers (SCSRs).

Figure 1.1 Internal Block Diagram

UFX6000

DDR2 PHY

DDR2 Controller

(DCTL)

USB Bulk Ctl

(URX)

EEPROM

Controller

PLLs

EEPROM

DDR2 SDRAM

Graphics

Engine

(GPH)

Control

Endpoint

SCSRs

HDMI/DVI

Video

DAC

HDMI PHY

HDMI/DVI

Controller

VGA

MUX

Digital RGB

I

2

Controller

I

2

C

FIFO Ctl

(FCT)

USB 2.0

Device

Ctrl

(UDC 2.0)

Display

Controller

(DISP)

Interrupt

Endpoint

USB 2.0

PHY

USB

TAP

Controller

JTAG

S/PDIF

I

2

S

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/6000-html.html
background image

USB 2.0 Hi-Speed Graphics Controller with VGA, HDMI/DVI, and Digital RGB Interfaces

Datasheet

SMSC UFX6000

7

Revision 1.4 (06-24-13)

DATASHEET

1.2

Graphics Subsystem

The Graphics Subsystem consists of the following main blocks: the Graphics Engine, Display
Controller, HDMI/DVI Controller/PHY, Video DAC, and the Digital RGB Interface. Together, these
blocks support high definition resolutions of up to 2048x1152 (QWXGA) with 32-bit true color in both
standard and wide screen aspect ratios. The HDMI/DVI interface is compliant with the HDMI v1.3 and
DVI v1.0 specifications and supports 2-channel uncompressed PCM audio via a S/PDIF or I

2

S input.

The Display Controller also supports 8-bit and 16-bit color, gamma correction, Color Look-Up Table
(CLUT) and triple-buffered animations. The DDC2B/EDID VESA standard is supported, allowing the
host OS and device drivers to query the monitor’s frequency, resolution, and other features for true
plug-and-play and intelligent mode setting capabilities.

Once the graphics data has been received via the USB Bulk-Out Controller, it is sent to the Graphics
Engine. If the data is compressed, the Graphics Engine decompresses it via algorithms that have been
optimized for speed and quality. The device’s decompression algorithms have been designed to work
seamlessly with the compression algorithms utilized in the software device drivers.

The graphics data is then transferred to the SDRAM via the DDR2 SDRAM Controller. The Display
Controller generates all display and interface timing signals, retrieves the graphics data from the DDR2
SDRAM, and sends it to the HDMI/DVI Controller/PHY, Video DAC, or Digital RGB Interface.

The Digital RGB Interface may be used to connect external display interface IC’s (e.g., DisplayPort,
etc.) via the provided RGB data channel busses and control signals. The Digital RGB Interface
supports two modes of operation: 24-bit single data rate mode and 12/15-bit double data rate mode.
24-bit mode is single edge triggered and utilizes the full 24-bit data bus width. The 12/15-bit mode is
triggered on both clock edges and utilizes 12/15-bits of the data bus width.

1.3

DDR2 SDRAM Interface

The UFX6000 provides a full JEDEC compliant (JESD79-2E) DDR2 SDRAM Controller and PHY for
interfacing to external DDR2 SDRAM. The DDR2 SDRAM interface is comprised of JEDEC standard
1.8V I/O signals grouped into control signals, a 16-bit data bus, and a 13-bit address bus.

The DDR2 SDRAM Controller transfers the graphics data in and out of external SDRAM through the
DDR2 SDRAM PHY. External SDRAM is used as storage for the graphics and acts a a buffer between
the Graphics Engine and Display Controller.

1.4

Peripherals

The UFX6000 also contains an EEPROM Controller, I

2

C Controller, and TAP Controller.

The EEPROM Controller allows connection to an external EEPROM for automatic loading of static
configuration data upon power-on, pin reset, or software reset. The EEPROM can be configured to
load USB descriptors and USB device configuration.

The integrated IEEE 1149.1 compliant TAP controller provides boundary scan via JTAG.

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/6000-html.html
background image

USB 2.0 Hi-Speed Graphics Controller with VGA, HDMI/DVI, and Digital RGB Interfaces

Datasheet

Revision 1.4 (06-24-13)

8

SMSC UFX6000

DATASHEET

Chapter 2 Pin Description and Configuration

Figure 2.1 Pin Assignments (TOP VIEW)

nDDRDQS0

DDRDQ5

DDRDQ0

VDD18DDR

VDD18DDR

DDRDQ3

nDDRWE

DDRA10

DDRA3

DDRA9

DDRCK

nDDRCAS

DDRA2

VDD18DDR

VSS

DDRFIFOWE_OUT

DDRDQ7

DDRDQ12

DDRDQS0

DDRDM0

VDD18DDR

DDRDQ4

DDRCKE

DDRBA0

DDRA7

DDRA12

nDDRCK

nDDRCS

DDRA6

DDRA4

TX2P

DDRVREF0

DDRDQ11

DDRDQ9

DDRDQ2

DDRDQ6

DDRDQ1

DDRVREF2

DDRBA1

DDRA1

DDRA5

nDDRRAS

VDD18DDR

DDRA0

DDRODT

DDRA11

DDRA8

TX2N

DDRDQS1

DDRDM1

DDRDQ14

DDRDQ8

DDRDQ15

VDD18DDR

DDRDQ10

DDRVREF1

nDDRDQS1

TX1N

VSS

TEST1

DDRDQ13

VSSHDMI

NC

TEST2

VSS

NC

VSS

NC

I2CSDA0

I2CSCL1/

GPIO28

NC

USBDM

VBUS_DET

I2CSDA1/

GPIO27

NC

HPD

USBDP

USBRBIAS

VDATAB3/

VD4/GPIO19

VDD33USB

VDATAB2/

VD5/GPIO18

XI

VDD12USBPLL

NC

SYSPLLG

VDATAB6/

VD1/GPIO22

VDATAB5/

VD2/GPIO21

VDATAB1/

VD6/GPIO17

XO

SYSPLLP

VSYNC

VDATAG5/

VD8/GPIO13

VDATAG1/

VD10/GPIO9

EEDI

VDATAB7/

VD0/GPIO23

VCLK

VDATAR6/

GPIO6

VDATAB0/

GPIO16

VDD18DDR

VSS

TEST3

NC

I2CSCL0

AUDIO_DIS/

GPIO30

VDATAB4/

VD3/GPIO20

VDD18DDR

VDD18DDR

VDD18DDR

VDD18DDR

VDD18DDR

VDD18DDR

TX0N

TXCN

nVDACR

nVDACG

nVDACB

SPDIF/

I2SDATA/

GPIO26

EECLK

DDRFIFOWE_IN

VSS

EXTSWING

EEDO

VDATAR2/

VD15/GPIO2

nTRST

TMS

NC

LED/

I2SCLKALT1/

GPIO24

TX1P

HSYNC

nBLANK

nVCLK

VDATAG6/

VD7/GPIO14

VDATAG2/

GPIO10

VDATAR7/

VD12/GPIO7

VDATAR3/

VD14/GPIO3

VDATAR0/

I2SCLKALT0/

GPIO0

TCK

VDD12CORE

VSS

VDD12CORE

VSS

VDD12CORE

VDD18DDR

VSSHDMI

nEXTRST

nSW_MODE

nRESET

NC

EECS

MCLK/

GPIO25

VDACB

VDACG

VDACR

TXCP

TX0P

VDD12HDMI

VDD12HDMI

VDD18DDR

VDD12CORE

VSS

VSS

VDD12CORE

VSS

VDD12CORE

VDD33IO

VDD33IO

VDD12CORE

VSS

VSS

VSS

VDD33IO

VDATAG3/

GPIO11

VDATAR1/

GPIO1

WS/GPIO29

VDD33VDAC

VDD12HDMI

VSSHDMI

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VDD12CORE

IREF

VSS

VSS

VSS

VSS

VSSVDAC

VDD33VDAC

VSS

VSS

VSS

VSS

VDD33VDAC

VDAC_HSYNC

VSS

VSS

VSS

VSS

VDACREF

VDD33IO

VSS

VDD12CORE

VSS

VDD12CORE

VDD33IO

TDI

VDD33IO

VDATAG4/

VD9/GPIO12

VDD33IO

VDATAR5/

GPIO5

VDD33IO

TDO

VDATAG7/

GPIO15

VDATAG0/

VD11/GPIO8

VDATAR4/

VD13/GPIO4

VSS

VDD12CORE

VSSVDAC

VDAC_VSYNC

INT

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

A

B

C

D

E

F

G

H

J

K

L

M

N

P

R

B

C

D

E

F

G

H

J

K

L

M

N

P

R

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

A

SMSC

UFX6000

225-LFBGA

TOP VIEW

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/6000-html.html
background image

USB 2.0 Hi-Speed Graphics Controller with VGA, HDMI/DVI, and Digital RGB Interfaces

Datasheet

SMSC UFX6000

9

Revision 1.4 (06-24-13)

DATASHEET

Table 2.1 USB Pins

NUM PINS

NAME

SYMBOL

BUFFER

TYPE

DESCRIPTION

1

USB

DMINUS

USBDM

AIO

USB Data Minus.
Note:

The functionality of this pin may be
swapped to USB DPLUS via the

Port

Swap

 bit of

Configuration Flags 0

 of the

EEPROM.

1

USB

DPLUS

USBDP

AIO

USB Data Plus.
Note:

The functionality of this pin may be
swapped to USB DMINUS via the

Port

Swap

 bit of

Configuration Flags 0

 of the

EEPROM.

1

External USB

Bias Resistor

USBRBIAS

AI

Used for setting HS transmit current level and on-

chip termination impedance. Connect to an

external 12K 1.0% resistor to ground.

1

Crystal Input

XI

ICLK

External 25 MHz crystal input.
Note:

This pin can also be driven by a single-
ended clock oscillator. When this
method is used, XO should be left
unconnected.

1

 Crystal

Output

XO

OCLK

External 25 MHz crystal output.

Table 2.2 Digital RGB Pins

NUM PINS

NAME

SYMBOL

BUFFER

TYPE

DESCRIPTION

1

Video Clock

High

VCLK

RGB

Active high video clock.

1

Video Clock

Low

nVCLK

RGB

Active low video clock.

1

Horizontal

Sync

HSYNC

RGB

Video horizontal synchronization output.

1

Vertical Sync

VSYNC

RGB

Video vertical synchronization output.

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/6000-html.html
background image

USB 2.0 Hi-Speed Graphics Controller with VGA, HDMI/DVI, and Digital RGB Interfaces

Datasheet

Revision 1.4 (06-24-13)

10

SMSC UFX6000

DATASHEET

1

Video

Blanking

nBLANK

RGB

Active low video blanking signal.

1

Blue Pixel

Data Channel

Bit 7

VDATAB7

RGB

Blue Pixel Video Data Bit 7, RGB Single Ended

Mode.

DDR RGB

Data 0

VD0

RGB

Used in RGB DDR Mode, refer to

Table 2.3

.

General

Purpose I/O

23

GPIO23

IS/O8/

OD8

(PU)

Note 2.1

This General Purpose I/O pin is fully

programmable as either a push-pull output, an

open-drain output, or a Schmitt-triggered input.

1

Blue Pixel

Data Channel

Bit 6

VDATAB6

RGB

Blue Pixel Video Data Bit 6, RGB Single Ended

Mode.

DDR RGB

Data 1

VD1

RGB

Used in RGB DDR Mode, refer to

Table 2.3

.

General

Purpose I/O

22

GPIO22

IS/O8/

OD8

(PU)

Note 2.1

This General Purpose I/O pin is fully

programmable as either a push-pull output, an

open-drain output, or a Schmitt-triggered input.

1

Blue Pixel

Data Channel

Bit 5

VDATAB5

RGB

Blue Pixel Video Data Bit 5, RGB Single Ended

Mode.

DDR RGB

Data 2

VD2

RGB

Used in RGB DDR Mode, refer to

Table 2.3

.

General

Purpose I/O

21

GPIO21

IS/O8/

OD8

(PU)

Note 2.1

This General Purpose I/O pin is fully

programmable as either a push-pull output, an

open-drain output, or a Schmitt-triggered input.

1

Blue Pixel

Data Channel

Bit 4

VDATAB4

RGB

Blue Pixel Video Data Bit 4, RGB Single Ended

Mode.

DDR RGB

Data 3

VD3

RGB

Used in RGB DDR Mode, refer to

Table 2.3

.

General

Purpose I/O

20

GPIO20

IS/O8/

OD8

(PU)

Note 2.1

This General Purpose I/O pin is fully

programmable as either a push-pull output, an

open-drain output, or a Schmitt-triggered input.

Table 2.2 Digital RGB Pins (continued)

NUM PINS

NAME

SYMBOL

BUFFER

TYPE

DESCRIPTION

Maker
Microchip Technology Inc.
Datasheet PDF Download
