©2014 Silicon Storage Technology, Inc.

DS20005053B

04/14

Data Sheet

www.microchip.com

4 Mbit (x16) Multi-Purpose Flash Plus

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C

Features

• Organized as 256K x16

• Single Voltage Read and Write Operations

– 2.7-3.6V for SST39VF401C/402C
– 3.0-3.6V for SST39LF401C/402C

• Superior Reliability

– Endurance: 100,000 Cycles (Typical)
– Greater than 100 years Data Retention

• Low Power Consumption (typical values at 5 MHz)

– Active Current: 5 mA (typical)
– Standby Current: 3 µA (typical)
– Auto Low Power Mode: 3 µA (typical)

• Hardware Block-Protection/WP# Input Pin

– Top Block-Protection (top 8 KWord)
– Bottom Block-Protection (bottom 8 KWord)

• Sector-Erase Capability

– Uniform 2 KWord sectors

• Block-Erase Capability

– Flexible block architecture; one 8-, two 4-, one 16-, and

seven 32-KWord blocks

• Chip-Erase Capability

• Erase-Suspend/Erase-Resume Capabilities

• Hardware Reset Pin (RST#)

• Latched Address and Data

• Security-ID Feature

– 128 bits; User: 128 words

• Fast Read Access Time:

– 70 ns for SST39VF401C/402C
– 55 ns for SST39LF401C/402C

• Fast Erase and Word-Program:

– Sector-Erase Time: 18 ms (typical)
– Block-Erase Time: 18 ms (typical)
– Chip-Erase Time: 40 ms (typical)
– Word-Program Time: 7 µs (typical)

• Automatic Write Timing

– Internal V

PP

Generation

• End-of-Write Detection

– Toggle Bits
– Data# Polling
– Ready/Busy# Pin

• CMOS I/O Compatibility

• JEDEC Standard

– Flash EEPROM Pinouts and command sets

• Packages Available

– 48-lead TSOP (12mm x 20mm)
– 48-ball TFBGA (6mm x 8mm)
– 48-ball WFBGA (4mm x 6mm)

• All devices are RoHS compliant

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C are 256K x16
CMOS Multi-Purpose Flash Plus (MPF+) manufactured with proprietary, high per-
formance CMOS SuperFlash® technology. The split-gate cell design and thick-
oxide tunneling injector attain better reliability and manufacturability compared
with alternate approaches. SST39LF401C/402C write (Program or Erase) with a
3.0-3.6V power supply. SST39VF401C/402C write with a 2.7-3.6V power supply.
These devices conforms to JEDEC standard pinouts for x16 memories.

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/20005053B-html.html
background image

©2014 Silicon Storage Technology, Inc.

DS20005053B

04/14

2

4 Mbit (x16) Multi-Purpose Flash Plus

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C

Data Sheet

Product Description

The SST39VF401C/402C and SST39LF401C/402C devices are 256K x16 CMOS Multi-Purpose Flash

Plus (MPF+) manufactured with proprietary, high performance CMOS SuperFlash technology. The
split-gate cell design and thick-oxide tunneling injector attain better reliability and manufacturability
compared with alternate approaches. SST39LF401C/402C write (Program or Erase) with a 3.0-3.6V
power supply. SST39VF401C/402C write with a 2.7-3.6V power supply. These devices conform to
JEDEC standard pinouts for x16 memories.

Featuring high performance Word-Program, the SST39VF401C/402C and SST39LF401C/402C
devices provide a typical Word-Program time of 7 µsec. These devices use Toggle Bit, Data# Polling,
or the RY/BY# pin to indicate the completion of Program operation. To protect against inadvertent
write, they have on-chip hardware and Software Data Protection schemes. Designed, manufactured,
and tested for a wide spectrum of applications, these devices are offered with a guaranteed typical
endurance of 100,000 cycles. Data retention is rated at greater than 100 years.

The SST39VF401C/402C and SST39LF401C/402C devices are suited for applications that require

convenient and economical updating of program, configuration, or data memory. For all system appli-
cations, they significantly improve performance and reliability, while lowering power consumption. They
inherently use less energy during Erase and Program than alternative flash technologies. The total
energy consumed is a function of the applied voltage, current, and time of application. Since for any
given voltage range, the SuperFlash technology uses less current to program and has a shorter erase
time, the total energy consumed during any Erase or Program operation is less than alternative flash
technologies. These devices also improve flexibility while lowering the cost for program, data, and con-
figuration storage applications.

The SuperFlash technology provides fixed Erase and Program times, independent of the number of

Erase/Program cycles that have occurred. Therefore the system software or hardware does not have
to be modified or de-rated as is necessary with alternative flash technologies, whose Erase and Pro-
gram times increase with accumulated Erase/Program cycles.

To meet high density, surface mount requirements, the SST39VF401C/402C and SST39LF401C/402C

are offered in 48-lead TSOP, 48-ball TFBGA, and 48-ball WFBGA packages. See Figures 2, 3, and 4
for pin assignments.

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/20005053B-html.html
background image

©2014 Silicon Storage Technology, Inc.

DS20005053B

04/14

3

4 Mbit (x16) Multi-Purpose Flash Plus

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C

Data Sheet

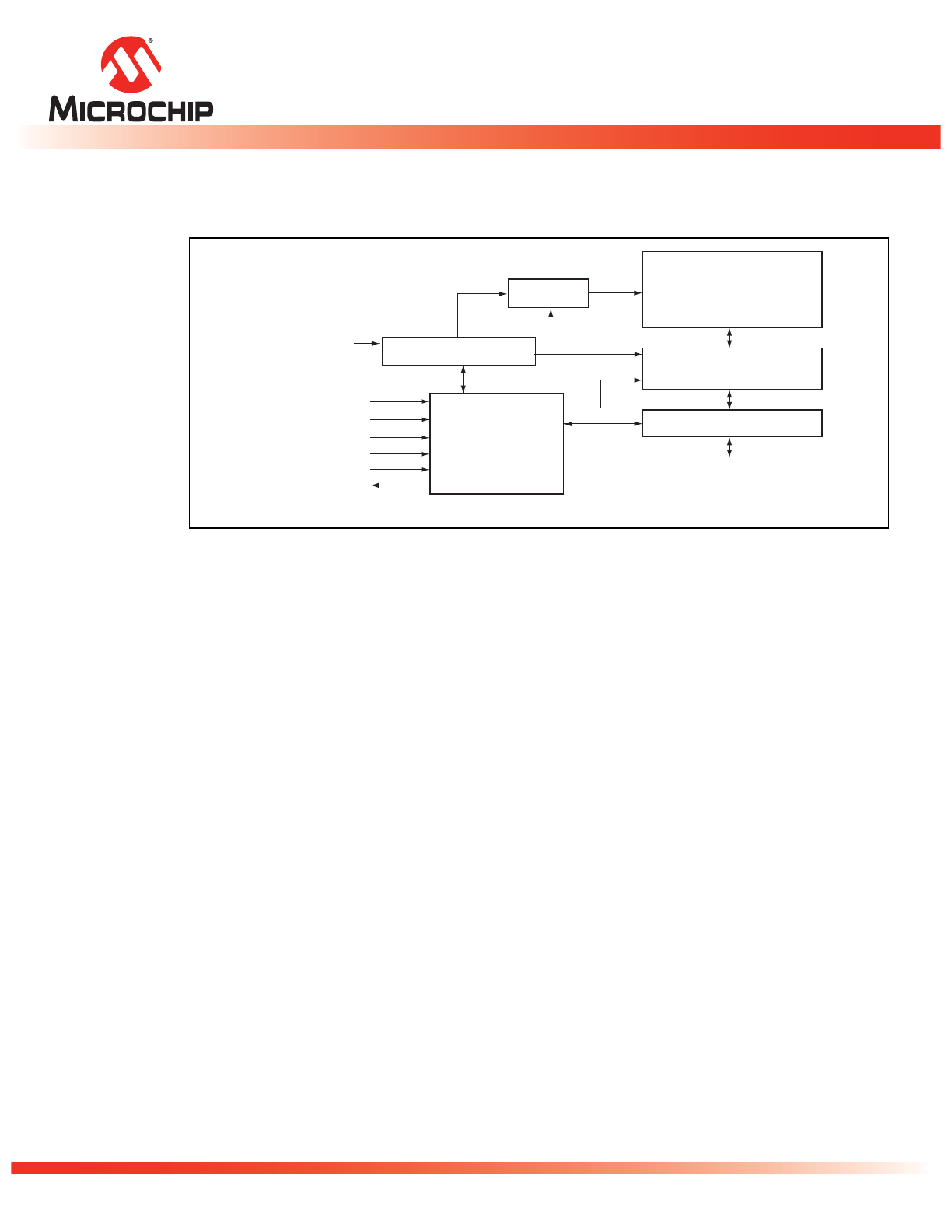

Block Diagrams

Figure 1: Functional Block Diagram

Y-Decoder

I/O Buffers and Data Latches

25053 B1.0

Address Buffer Latches

X-Decoder

DQ

15

- DQ

0

Memory Address

OE#

CE#

WE#

SuperFlash

Memory

Control Logic

WP#

RESET#

RY/BY#

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/20005053B-html.html
background image

©2014 Silicon Storage Technology, Inc.

DS20005053B

04/14

4

4 Mbit (x16) Multi-Purpose Flash Plus

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C

Data Sheet

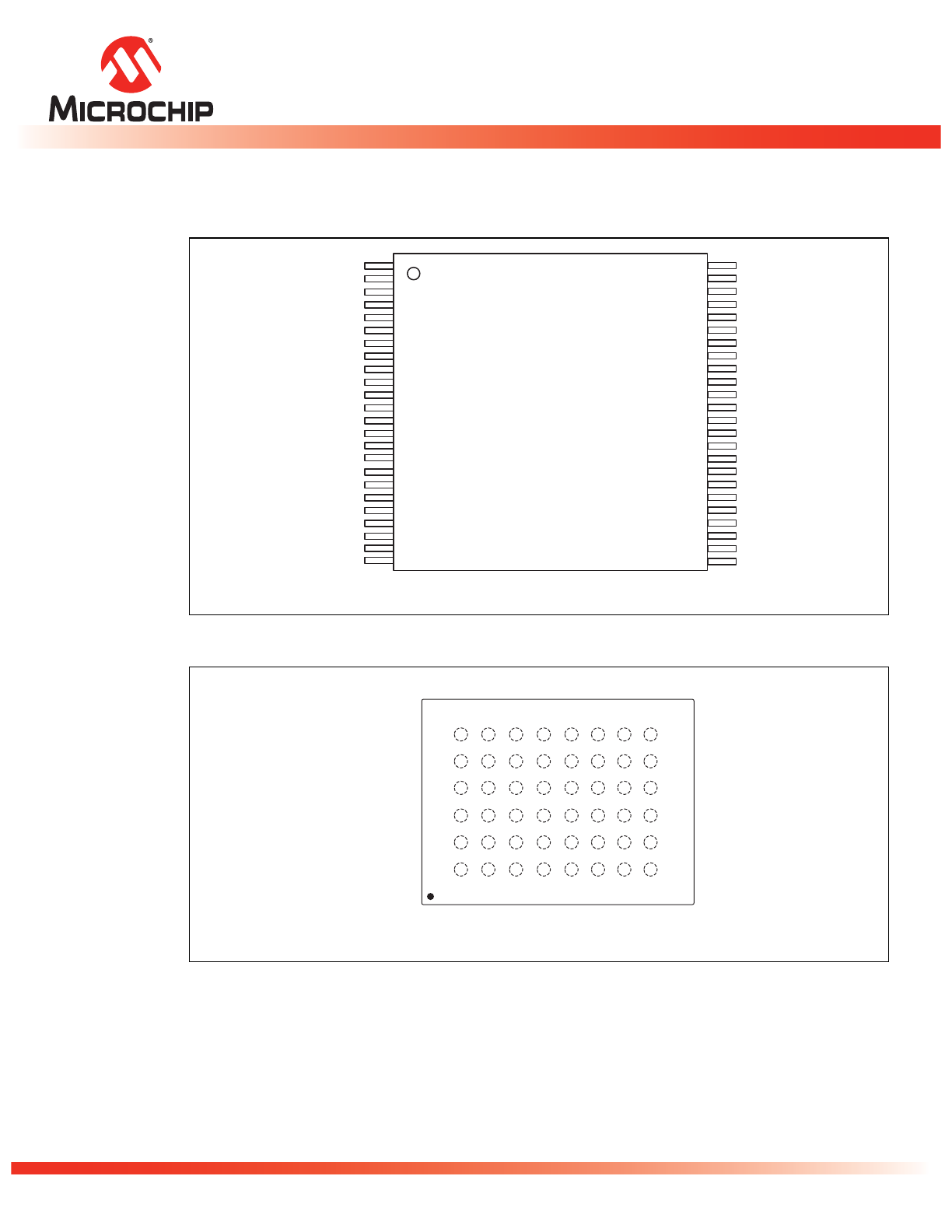

Pin Assignment

Figure 2: Pin Assignments for 48-Lead TSOP

Figure 3: Pin Assignments for 48-Ball TFBGA

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

A16
NC
VSS
DQ15
DQ7
DQ14
DQ6
DQ13
DQ5
DQ12
DQ4
VDD
DQ11
DQ3
DQ10
DQ2
DQ9
DQ1
DQ8
DQ0
OE#
VSS
CE#
A0

48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25

1434 48-tsop EK P1.0

Standard Pinout

Top View

Die Up

A15
A14
A13
A12
A11
A10

A9
A8

NC
NC

WE#

RST#

NC

WP#

RY/BY#

NC

A17

A7
A6
A5
A4
A3
A2
A1

A13

A9

WE#

RY/BY#

A7

A3

A12

A8

RST#

WP#

A17

A4

A14

A10

NC

NC

A6

A2

A15

A11

NC

NC

A5

A1

A16

DQ7

DQ5

DQ2

DQ0

A0

NC

DQ14

DQ12

DQ10

DQ8

CE#

DQ15

DQ13

VDD

DQ11

DQ9

OE#

VSS

DQ6

DQ4

DQ3

DQ1

VSS

25053 48-tfbga B3K P2.0

TOP VIEW (balls facing down)

6

5

4

3

2

1

A

B

C

D

E

F

G

H

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/20005053B-html.html
background image

©2014 Silicon Storage Technology, Inc.

DS20005053B

04/14

5

4 Mbit (x16) Multi-Purpose Flash Plus

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C

Data Sheet

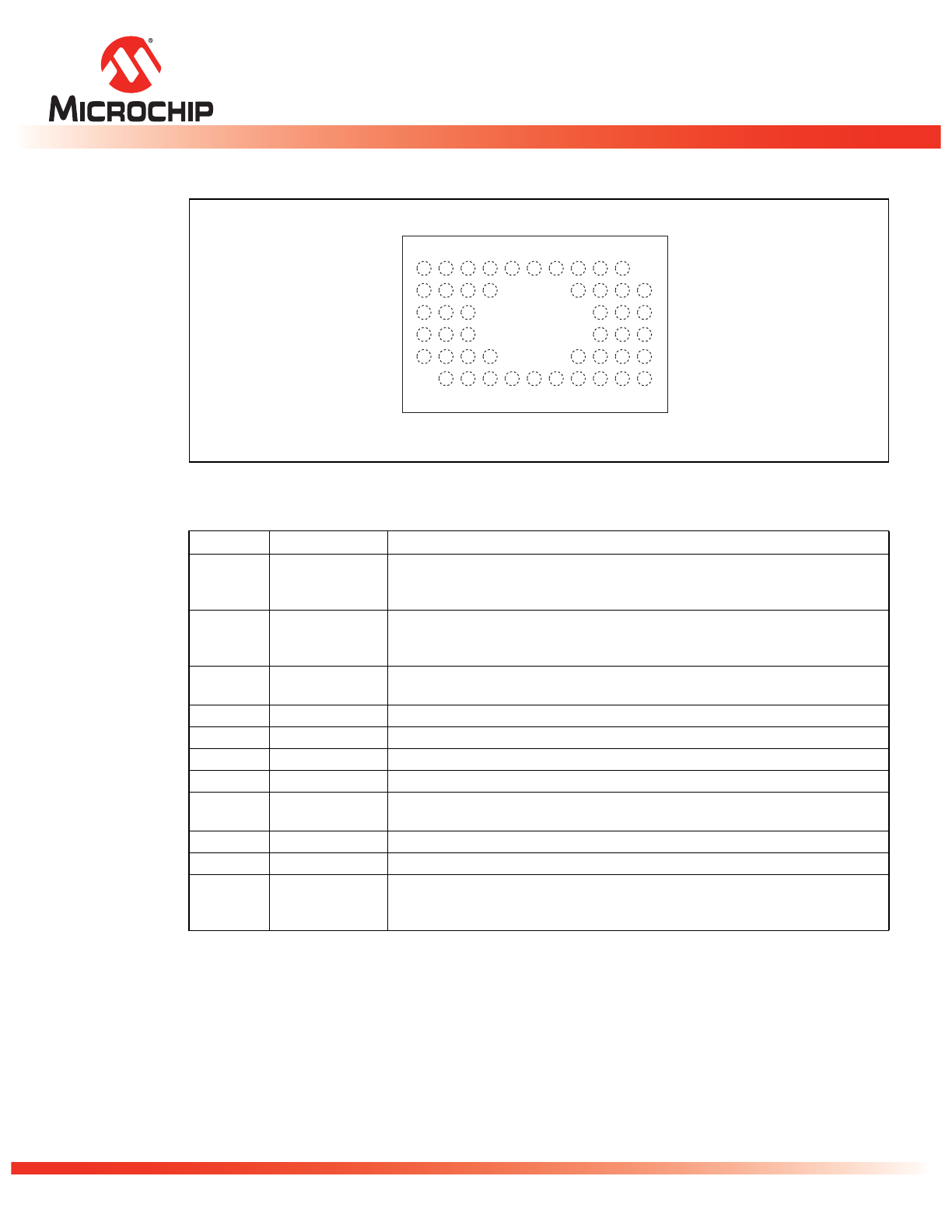

Figure 4: Pin Assignments for 48-Ball WFBGA

Table 1: Pin Description

Symbol

Pin Name

Functions

A

MS

1

-A

0

1. A

MS

= Most significant address

A

MS

= A

17

Address Inputs

To provide memory addresses.

During Sector-Erase A

MS

-A

11

address lines will select the sector.

During Block-Erase A

MS

-A

15

address lines will select the block.

DQ

15

-DQ

0

Data Input/output To output data during Read cycles and receive input data during Write cycles.

Data is internally latched during a Write cycle.

The outputs are in tri-state when OE# or CE# is high.

WP#

Write Protect

To protect the top/bottom boot block from Erase/Program operation when

grounded.

RST#

Reset

To reset and return the device to Read mode.

CE#

Chip Enable

To activate the device when CE# is low.

OE#

Output Enable

To gate the data output buffers.

WE#

Write Enable

To control the Write operations.

V

DD

Power Supply

To provide power supply voltage: 2.7-3.6V for SST39VF401C/402C or 3.0-3.6V

for SST39LF401C/402C

V

SS

Ground

NC

No Connection

Unconnected pins.

RY/BY#

Ready/Busy#

To output the status of a Program or Erase operation

RY/BY# is a open drain output, so a 10K

 - 100K pull-up resistor is required

to allow RY/BY# to transition high indicating the device is ready to read.

T1.2 25053

A2

A1

A0

CE#

VSS

A4

A3

A5

DQ8

OE#

DQ0

A6

A7

NC

DQ10

DQ9

DQ1

A17

WP#

NC

DQ2

NC

DQ3

NC

VDD

WE#

DQ12

RST#

RY/BY#

NC

DQ13

A9

A10

A8

DQ4

DQ5

DQ14

A11

A13

A12

DQ11

DQ6

DQ15

A14

A15

A16

DQ7

VSS

TOP VIEW (balls facing down)

A B C D E F G H J K L

6

5

4

3

2

1

25053 48-wfbga MAQ P3.0

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/20005053B-html.html
background image

©2014 Silicon Storage Technology, Inc.

DS20005053B

04/14

6

4 Mbit (x16) Multi-Purpose Flash Plus

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C

Data Sheet

Table 2: Top / Bottom Boot Block Address

Top Boot Block Address

SST39VF402C/SST39LF402C

Bottom Boot Block Address

SST39VF401C/SST39LF401C

#

Size

(KWord)

Address Range

#

Size

(KWord)

Address Range

18

8

3E000H-3FFFFH

10

32

38000H-3FFFFH

17

4

3D000H-3DFFFH

9

32

30000H-37FFFH

16

4

3C000H-3CFFFH

8

32

28000H-2FFFFH

15

16

38000H-3BFFFH

7

32

20000H-27FFFH

14

32

30000H-37FFFH

6

32

18000H-1FFFFH

13

32

28000H-2FFFFH

5

32

10000H-17FFFH

12

32

20000H-27FFFH

4

32

08000H-0FFFFH

11

32

18000H-1FFFFH

3

16

04000H-07FFFH

10

32

10000H-17FFFH

2

4

03000H-03FFFH

9

32

08000H-0FFFFH

1

4

02000H-02FFFH

8

32

00000H-07FFFH

0

8

00000H-01FFFH

T2.25053

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/20005053B-html.html
background image

©2014 Silicon Storage Technology, Inc.

DS20005053B

04/14

7

4 Mbit (x16) Multi-Purpose Flash Plus

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C

Data Sheet

Device Operation

Commands are used to initiate the memory operation functions of the device. Commands are written
to the device using standard microprocessor write sequences. A command is written by asserting WE#
low while keeping CE# low. The address bus is latched on the falling edge of WE# or CE#, whichever
occurs last. The data bus is latched on the rising edge of WE# or CE#, whichever occurs first.

The SST39VF401C/402C and SST39LF401C/402C also have the Auto Low Power mode which puts

the device in a near standby mode after data has been accessed with a valid Read operation. This
reduces the I

DD

active read current from typically 5 mA to typically 3 µA. The Auto Low Power mode

reduces the typical I

DD

active read current to the range of 2 mA/MHz of Read cycle time. The device

exits the Auto Low Power mode with any address transition or control signal transition used to initiate
another Read cycle, with no access time penalty. Note that the device does not enter Auto-Low Power
mode after power-up with CE# held steadily low, until the first address transition or CE# is driven high.

Read

The Read operation of the SST39VF401C/402C and SST39LF401C/402C is controlled by CE# and OE#,

both have to be low for the system to obtain data from the outputs. CE# is used for device selection.

When CE# is high, the chip is deselected and only standby power is consumed. OE# is the output con-

trol and is used to gate data from the output pins. The data bus is in high impedance state when either
CE# or OE# is high. Refer to the Read cycle timing diagram for further details (Figure 6).

Word-Program Operation

The SST39VF401C/402C and SST39LF401C/402C are programmed on a word-by-word basis. Before

programming, the sector where the word exists must be fully erased. The Program operation is accom-
plished in three steps. The first step is the three-byte load sequence for Software Data Protection. The
second step is to load word address and word data. During the Word-Program operation, the
addresses are latched on the falling edge of either CE# or WE#, whichever occurs last. The data is
latched on the rising edge of either CE# or WE#, whichever occurs first. The third step is the internal
Program operation which is initiated after the rising edge of the fourth WE# or CE#, whichever occurs
first. The Program operation, once initiated, will be completed within 10 µs. See Figures 7 and 8 for

WE# and CE# controlled Program operation timing diagrams and Figure 22 for flowcharts. During the

Program operation, the only valid reads are Data# Polling and Toggle Bit. During the internal Program
operation, the host is free to perform additional tasks. Any commands issued during the internal Pro-
gram operation are ignored. During the command sequence, WP# should be statically held high or low.

Sector/Block-Erase Operation

The Sector- (or Block-) Erase operation allows the system to erase the device on a sector-by-sector (or

block-by-block) basis. The SST39VF401C/402C and SST39LF401C/402C offer both Sector-Erase and
Block-Erase mode.

The sector architecture is based on a uniform sector size of 2 KWord. The Block-Erase mode is based

on non-uniform block sizes—seven 32 KWord, one 16 KWord, two 4 KWord, and one 8 KWord blocks.
See Figure 2 for top and bottom boot device block addresses. The Sector-Erase operation is initiated
by executing a six-byte command sequence with Sector-Erase command (50H) and sector address
(SA) in the last bus cycle. The Block-Erase operation is initiated by executing a six-byte command
sequence with Block-Erase command (30H) and block address (BA) in the last bus cycle. The sector
or block address is latched on the falling edge of the sixth WE# pulse, while the command (30H or
50H) is latched on the rising edge of the sixth WE# pulse. The internal Erase operation begins after the

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/20005053B-html.html
background image

©2014 Silicon Storage Technology, Inc.

DS20005053B

04/14

8

4 Mbit (x16) Multi-Purpose Flash Plus

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C

Data Sheet

sixth WE# pulse. The End-of-Erase operation can be determined using either Data# Polling or Toggle
Bit methods. See Figures 12 and 13 for timing waveforms and Figure 26 for the flowchart. Any com-
mands issued during the Sector- or Block-Erase operation are ignored. When WP# is low, any attempt
to Sector- (Block-) Erase the protected block will be ignored. During the command sequence, WP#
should be statically held high or low.

Erase-Suspend/Erase-Resume Commands

The Erase-Suspend operation temporarily suspends a Sector- or Block-Erase operation thus allowing

data to be read from any memory location, or program data into any sector/block that is not suspended
for an Erase operation. The operation is executed by issuing one byte command sequence with Erase-
Suspend command (B0H). The device automatically enters read mode typically within 20 µs after the
Erase-Suspend command had been issued. Valid data can be read from any sector or block that is not
suspended from an Erase operation. Reading at address location within erase-suspended sectors/
blocks will output DQ

2

toggling and DQ

6

at ‘1’. While in Erase-Suspend mode, a Word-Program opera-

tion is allowed except for the sector or block selected for Erase-Suspend.

To resume Sector-Erase or Block-Erase operation which has been suspended the system must issue

Erase Resume command. The operation is executed by issuing one byte command sequence with
Erase Resume command (30H) at any address in the last Byte sequence.

Chip-Erase Operation

The SST39VF401C/402C and SST39LF401C/402C provide a Chip-Erase operation, which allows the

user to erase the entire memory array to the ‘1’ state. This is useful when the entire device must be
quickly erased.

The Chip-Erase operation is initiated by executing a six-byte command sequence with Chip-Erase

command (10H) at address 555H in the last byte sequence. The Erase operation begins with the rising
edge of the sixth WE# or CE#, whichever occurs first. During the Erase operation, the only valid read is

Toggle Bit or Data# Polling. See Table 7 for the command sequence, Figure 11 for timing diagram, and

Figure 26 for the flowchart. Any commands issued during the Chip-Erase operation are ignored. When

WP# is low, any attempt to Chip-Erase will be ignored. During the command sequence, WP# should

be statically held high or low.

Write Operation Status Detection

The SST39VF401C/402C and SST39LF401C/402C provide two software means to detect the comple-

tion of a Write (Program or Erase) cycle, in order to optimize the system write cycle time. The software
detection includes two status bits: Data# Polling (DQ

7

) and Toggle Bit (DQ

6

). The End-of-Write detec-

tion mode is enabled after the rising edge of WE#, which initiates the internal Program or Erase opera-
tion.

The actual completion of the nonvolatile write is asynchronous with the system; therefore, either a

Data# Polling or Toggle Bit read may be simultaneous with the completion of the write cycle. If this
occurs, the system may possibly get an erroneous result, i.e., valid data may appear to conflict with
either DQ

7

or DQ

6

. In order to prevent spurious rejection, if an erroneous result occurs, the software

routine should include a loop to read the accessed location an additional two (2) times. If both reads
are valid, then the device has completed the Write cycle, otherwise the rejection is valid.

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/20005053B-html.html
background image

©2014 Silicon Storage Technology, Inc.

DS20005053B

04/14

9

4 Mbit (x16) Multi-Purpose Flash Plus

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C

Data Sheet

Ready/Busy# (RY/BY#)

The devices include a Ready/Busy# (RY/BY#) output signal. RY/BY# is an open drain output pin that

indicates whether an Erase or Program operation is in progress. Since RY/BY# is an open drain out-
put, it allows several devices to be tied in parallel to V

DD

via an external pull-up resistor. After the rising

edge of the final WE# pulse in the command sequence, the RY/BY# status is valid.

When RY/BY# is actively pulled low, it indicates that an Erase or Program operation is in progress.
When RY/BY# is high (Ready), the devices may be read or left in standby mode.

Data# Polling (DQ

7

)

When the SST39VF401C/402C and SST39LF401C/402C are in the internal Program operation, any

attempt to read DQ

7

will produce the complement of the true data. Once the Program operation is

completed, DQ

7

will produce true data. Note that even though DQ

7

may have valid data immediately follow-

ing the completion of an internal Write operation, the remaining data outputs may still be invalid: valid data on
the entire data bus will appear in subsequent successive Read cycles after an interval of 1 µs. During internal
Erase operation, any attempt to read DQ

7

will produce a ‘0’. Once the internal Erase operation is com-

pleted, DQ

7

will produce a ‘1’. The Data# Polling is valid after the rising edge of fourth WE# (or CE#)

pulse for Program operation. For Sector-, Block- or Chip-Erase, the Data# Polling is valid after the ris-
ing edge of sixth WE# (or CE#) pulse. See Figure 9 for Data# Polling timing diagram and Figure 23 for
a flowchart.

Toggle Bits (DQ6 and DQ2)

During the internal Program or Erase operation, any consecutive attempts to read DQ

6

will produce

alternating ‘1’s and ‘0’s, i.e., toggling between 1 and 0. When the internal Program or Erase operation
is completed, the DQ

6

bit will stop toggling. The device is then ready for the next operation. For Sector-

, Block-, or Chip-Erase, the toggle bit (DQ

6

) is valid after the rising edge of sixth WE# (or CE#) pulse.

DQ

6

will be set to ‘1’ if a Read operation is attempted on an Erase-Suspended Sector/Block. If Pro-

gram operation is initiated in a sector/block not selected in Erase-Suspend mode, DQ

6

will toggle.

An additional Toggle Bit is available on DQ

2

, which can be used in conjunction with DQ

6

to check

whether a particular sector is being actively erased or erase-suspended. Table 3 shows detailed status
bits information. The Toggle Bit (DQ

2

) is valid after the rising edge of the last WE# (or CE#) pulse of

Write operation. See Figure 10 for Toggle Bit timing diagram and Figure 23 for a flowchart.

Note: DQ

7

and DQ

2

require a valid address when reading status information.

Table 3: Write Operation Status

Status

DQ

7

DQ

6

DQ

2

RY/BY#

Normal Operation

Standard Program

DQ

7

#

Toggle

No Toggle

0

Standard Erase

0

Toggle

Toggle

0

Erase-Suspend
Mode

Read from Erase-Sus-
pended Sector/Block

1

1

Toggle

1

Read from Non-Erase-
Suspended Sector/Block

Data

Data

Data

1

Program

DQ

7

#

Toggle

N/A

0

T3.0 25053

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/20005053B-html.html
background image

©2014 Silicon Storage Technology, Inc.

DS20005053B

04/14

10

4 Mbit (x16) Multi-Purpose Flash Plus

SST39VF401C / SST39VF402C / SST39LF401C / SST39LF402C

Data Sheet

Data Protection

The SST39VF401C/402C and SST39LF401C/402C provide both hardware and software features to pro-

tect nonvolatile data from inadvertent writes.

Hardware Data Protection

Noise/Glitch Protection: A WE# or CE# pulse of less than 5 ns will not initiate a write cycle.

V

DD

Power Up/Down Detection: The Write operation is inhibited when V

DD

is less than 1.5V.

Write Inhibit Mode: Forcing OE# low, CE# high, or WE# high will inhibit the Write operation. This pre-

vents inadvertent writes during power-up or power-down.

Hardware Block Protection

The SST39VF402C/SST39LF402C support top hardware block protection, which protects the top 8

KWord block of the device. The SST39VF401C/SST39LF401C support bottom hardware block protec-
tion, which protects the bottom 8KWord block of the device. The Boot Block address ranges are
described in Table 4. Program and Erase operations are prevented on the 8 KWord when WP# is low.
If WP# is left floating, it is internally held high via a pull-up resistor, and the Boot Block is unprotected,
enabling Program and Erase operations on that block.

Hardware Reset (RST#)

The RST# pin provides a hardware method of resetting the device to read array data. When the RST#

pin is held low for at least T

RP,

any in-progress operation will terminate and return to Read mode. When

no internal Program/Erase operation is in progress, a minimum period of T

RHR

is required after RST#

is driven high before a valid Read can take place (see Figure 18).

The Erase or Program operation that has been interrupted needs to be re-initiated after the device

resumes normal operation mode to ensure data integrity.

Software Data Protection (SDP)

The SST39VF401C/402C and SST39LF401C/402C provide the JEDEC approved Software Data Pro-

tection scheme for all data alteration operations, i.e., Program and Erase. Any Program operation
requires the inclusion of the three-byte sequence. The three-byte load sequence is used to initiate the
Program operation, providing optimal protection from inadvertent Write operations, e.g., during the
system power-up or power-down. Any Erase operation requires the inclusion of six-byte sequence.

These devices are shipped with the Software Data Protection permanently enabled. See Table 7 for

Table 4: Boot Block Address Ranges

Product

Address Range

Bottom Boot Block

SST39VF401C/SST39LF401C

00000H - 01FFFH

Top Boot Block

SST39VF402C/SST39LF402C

3E000H - 3FFFFH

T4.0 25053

Maker
Microchip Technology Inc.
Datasheet PDF Download
