Sense and Control

Datasheet


Rev. 1.1, 2010-08-02


TLV4906K

Value Optimized Hall Effect Switch for Industrial and Consumer

Applications

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-TLV4906K-DS-v01_01-en-html.html
background image

Edition 2010-08-02
Published by



Infineon Technologies AG



81726 Munich, Germany

©

2010



Infineon Technologies AG



All Rights Reserved.

Legal Disclaimer
The information given in this document shall in no event be regarded as a guarantee of conditions or

characteristics. With respect to any examples or hints given herein, any typical values stated herein and/or any

information regarding the application of the device, Infineon Technologies hereby disclaims any and all warranties

and liabilities of any kind, including without limitation, warranties of non-infringement of intellectual property rights

of any third party.

Information
For further information on technology, delivery terms and conditions and prices, please contact the nearest

Infineon Technologies Office (

www.infineon.com

).

Warnings
Due to technical requirements, components may contain dangerous substances. For information on the types in

question, please contact the nearest Infineon Technologies Office.
Infineon Technologies components may be used in life-support devices or systems only with the express written

approval of Infineon Technologies, if a failure of such components can reasonably be expected to cause the failure

of that life-support device or system or to affect the safety or effectiveness of that device or system. Life support

devices or systems are intended to be implanted in the human body or to support and/or maintain and sustain

and/or protect human life. If they fail, it is reasonable to assume that the health of the user or other persons may

be endangered.

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-TLV4906K-DS-v01_01-en-html.html
background image

TLV4906K



  Datasheet

3

Rev. 1.1, 2010-08-02



Value Optimized Hall Effect Switch for Industrial and Consumer Applications


Revision History: 2010-08-02, Rev. 1.1
Previous Revisions: none
Page

Subjects (major changes since last revision)

all

package changed to halogen free

We Listen to Your Comments

Any information within this document that you feel is wrong, unclear or missing at all?



Your feedback will help us to continuously improve the quality of this document.



Please send your proposal (including a reference to this document) to:

sensors@infineon.com

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-TLV4906K-DS-v01_01-en-html.html
background image

TLV4906K

Table of Contents

  Datasheet

4

Rev. 1.1, 2010-08-02





Table of Contents  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4

List of Figures  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  5

List of Tables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

1

Product Description  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  7

1.1

Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  7

1.2

Features  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  7

1.3

Target Applications  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  7

2

Functional Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  8

2.1

General  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  8

2.2

Pin Configuration   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  8

2.3

Pin Description  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9

2.4

Block Diagram   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9

2.5

Operating Modes and States   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10

2.6

Functional Block Description   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10

3

Specification  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  11

3.1

Application circuit  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  11

3.2

Absolute Maximum Ratings   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  11

3.3

Operating Range   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

3.4

Electrical Characteristics   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

4

Package Information   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  14

4.1

TLV4906K Package Outline  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  14

Table of Contents

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-TLV4906K-DS-v01_01-en-html.html
background image

TLV4906K

List of Figures

  Datasheet

5

Rev. 1.1, 2010-08-02





Figure 1

Pin Configuration and sensitive area (Top view, figure not to scale) . . . . . . . . . . . . . . . . . . . . . . . .  8

Figure 2

TLV4906K Block Diagram  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9

Figure 3

Definition of the Magnetic Field direction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10

Figure 4

Output Signal  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10

Figure 5

Application circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  11

Figure 6

Timing Diagram  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13

Figure 7

Marking of the TLV4906K and distance of the chip to the upper side  . . . . . . . . . . . . . . . . . . . . . .  14

Figure 8

PG-SC59-3-5 Package Outline. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  14

Figure 9

Footprint PG-SC59-3-5 (SOT23 compatible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  15

List of Figures

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-TLV4906K-DS-v01_01-en-html.html
background image

TLV4906K

List of Tables

  Datasheet

6

Rev. 1.1, 2010-08-02





Table 1

PIN Definitions for the PG-SC59-3-5 package   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9

Table 2

Absolute Maximum Ratings  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  11

Table 3

Operating Range  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

Table 4

Electrical Characteristics  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12

Table 5

Magnetic Characteristics  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13

List of Tables

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-TLV4906K-DS-v01_01-en-html.html
background image



Product Name

Product Type

Ordering Code

Package

TLV4906K

Hall Effect Switch

SP000604310

PG-SC59-3-5

Hall Effect Switch



TLV4906K

  Datasheet

7

Rev. 1.1, 2010-08-02





1

Product Description

1.1

Overview

The TLV4906K is a high precision Hall Effect Switch with highly accurate
switching thresholds for ambient operating temperatures up to 85°C.
The TLV4906K is available in a SMD package PG-SC59-3-5 which is
lead-free and halogen-free to meet current und future requirements.

1.2

Features

2.7 V to 18 V supply voltage operation.

Operation from unregulated power supply.

High sensitivity and high stability of the magnetic switching points.

High resistance to mechanical stress by active error compensation.

Reverse battery protection (-18 V).

Superior temperature stability.

Low jitter (typically 1 µs).

High ESD performance (

± 4 kV HBM).

Digital output signal (open-drain).

Lead-free and halogen-free green SMD package

Not suitable for automotive applications

1.3

Target Applications

The TLV4906K is ideally suited for all industrial and consumer applications that require a high precision switching
thresholds for position sensing. It can be used for example for: security systems, alignment control, push buttons,
keyboards, key switches, machine tools, etc.

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-TLV4906K-DS-v01_01-en-html.html
background image



TLV4906K

Functional Description

  Datasheet

8

Rev. 1.1, 2010-08-02



2

Functional Description

2.1

General

Precise magnetic switching thresholds and high temperature stability are achieved by active compensation circuits
and chopper techniques on chip. Offset voltages generated by temperature-induced stress or overmolding are
canceled so that high accuracy is achieved. The IC has an open collector output stage with 20 mA current sink
capability. A wide operating voltage range from 2.7 V to 18 V with reverse polarity protection down to -18 V makes
the TLV4906K suitable for a wide range of applications. A magnetic south pole with a field strength above B

op

 turns

the output transistor on (output voltage low) and for a magnetic field below B

rp

 the output transistor is switched off

(output voltage high).

2.2

Pin Configuration

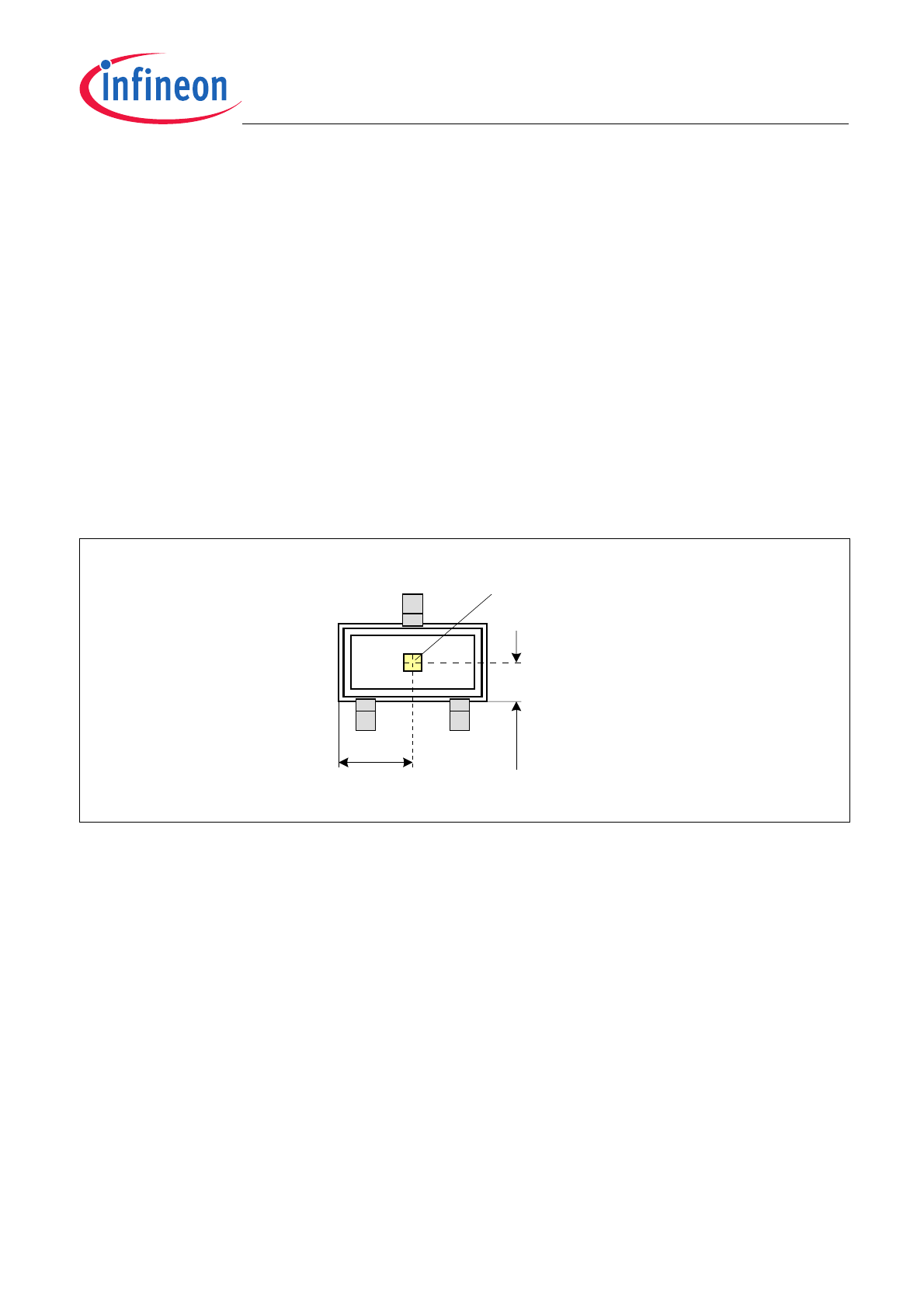

Figure 1

Pin Configuration and sensitive area (Top view, figure not to scale)

Center of

Sensitive Area

1

± 0.15

1.5

± 0.15

0.8

2

3

SC59

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-TLV4906K-DS-v01_01-en-html.html
background image

TLV4906K

Functional Description



  Datasheet

9

Rev. 1.1, 2010-08-02



2.3

Pin Description

2.4

Block Diagram

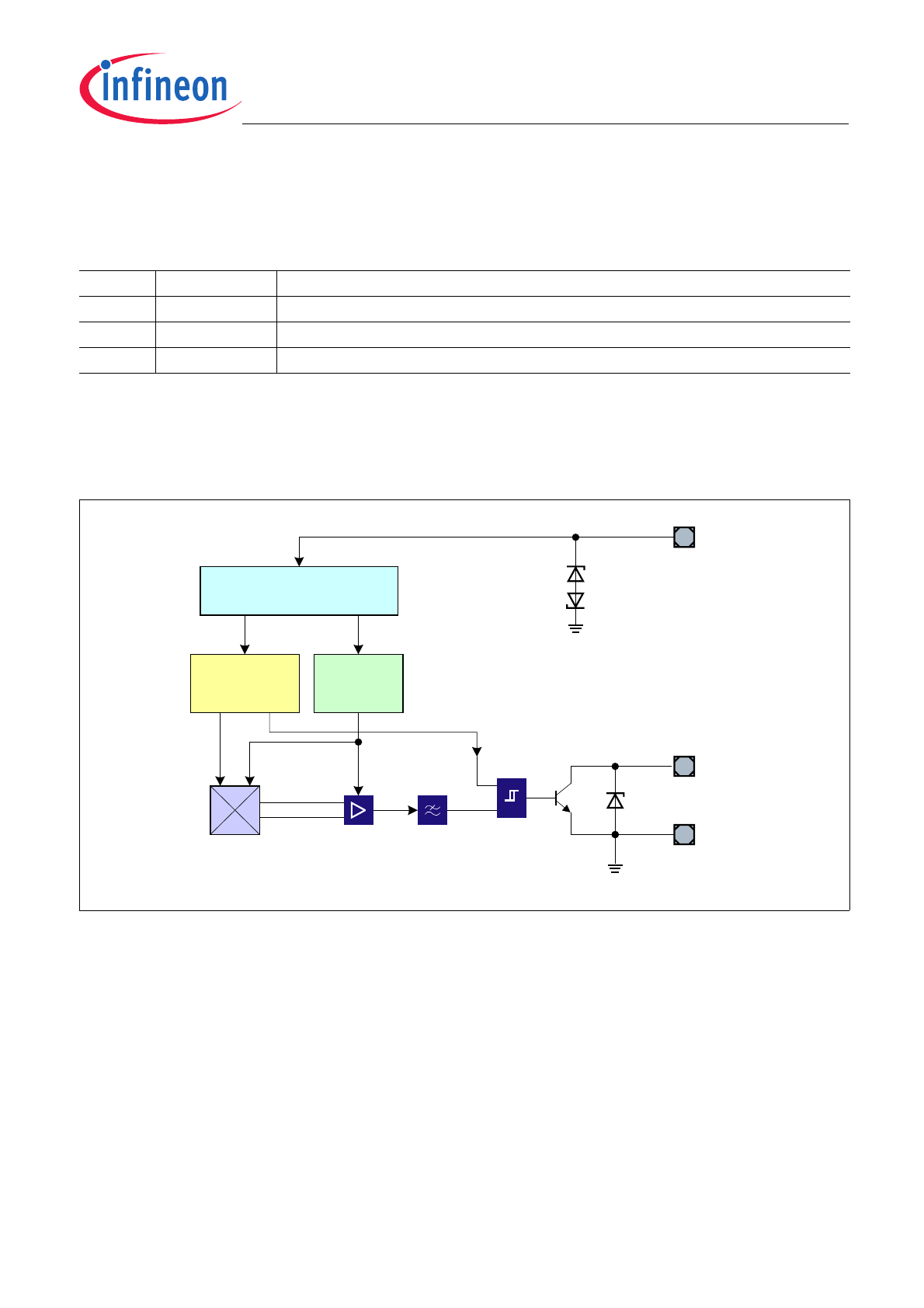

Figure 2

TLV4906K Block Diagram

Table 1

PIN Definitions for the PG-SC59-3-5 package

PIN No.

Name

Function

1

V

s

Supply Voltage

2

Q

Output

3

GND

Ground

Ref

Chopped

Hall Probe

V

S

Q

GND

Amplifier

Low

Pass

Filter

Comparator

with

Hysteresis

Voltage Regulator

reverse polarity protected

Oscillator

and

Sequencer

Bias and

Compensation

Circuits

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-TLV4906K-DS-v01_01-en-html.html
background image



TLV4906K

Functional Description

  Datasheet

10

Rev. 1.1, 2010-08-02



2.5

Operating Modes and States

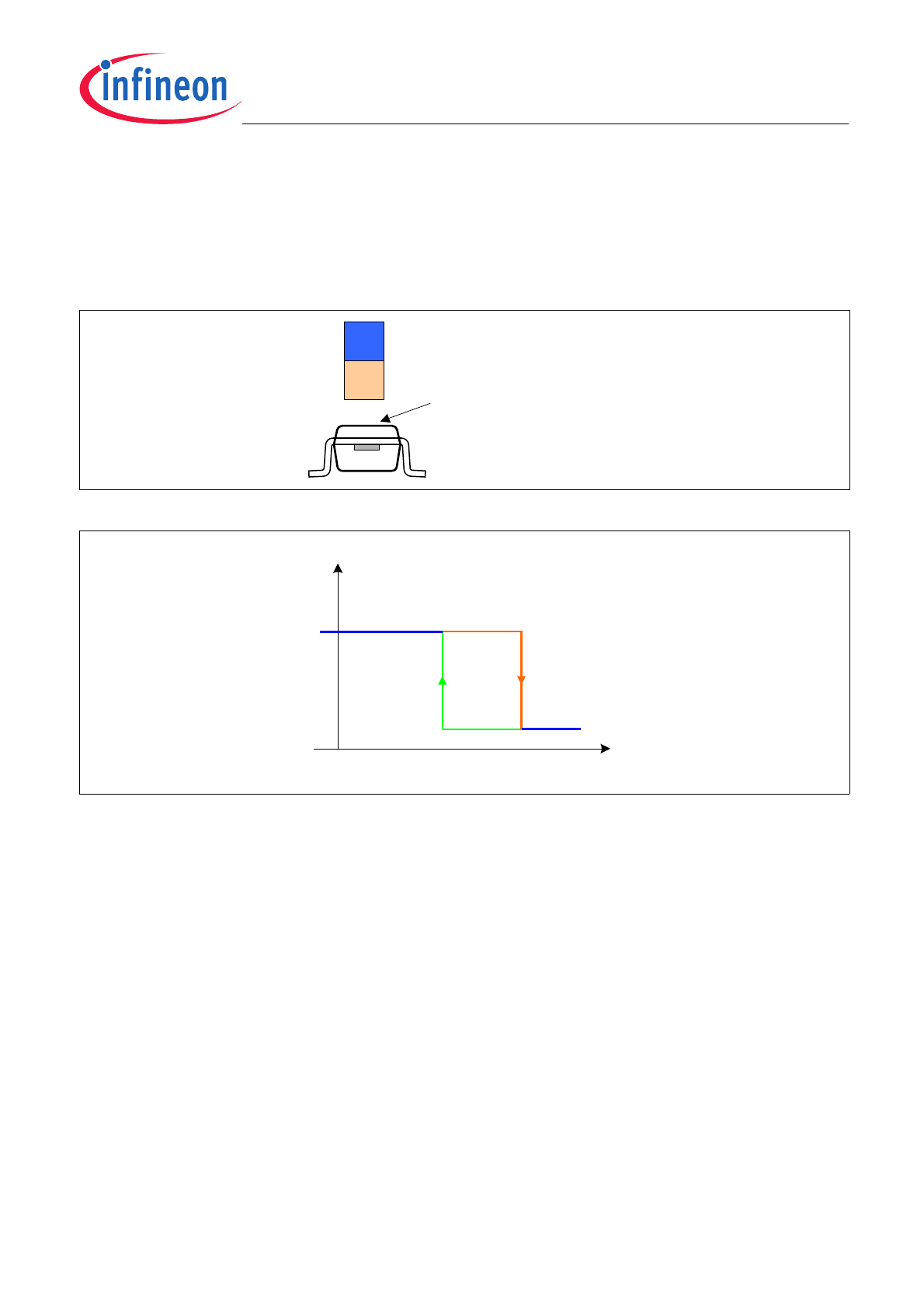

Field Direction and Definition

Positive magnetic fields correspond to the south pole of the magnet targeting the branded side of the package.

Figure 3

Definition of the Magnetic Field direction

Figure 4

Output Signal

2.6

Functional Block Description

The chopped Hall Effect Switch comprises a Hall probe, a bias generator, compensation circuits, an oscillator and
an output transistor. The bias generator provides currents to the Hall probe and the active circuits. Compensation
circuits stabilize response of the IC over temperature and reduce the impact of process variations.
The Active Error Compensation rejects offsets in the signal path and reduces the impact of mechanical stress in
the package caused by molding, soldering and thermal effects.
The chopper technique together with the threshold generator and the comparator ensure high accurate magnetic
switching points.

Branded Side

N

S

V

Q

B

op

B

rp

0

B
