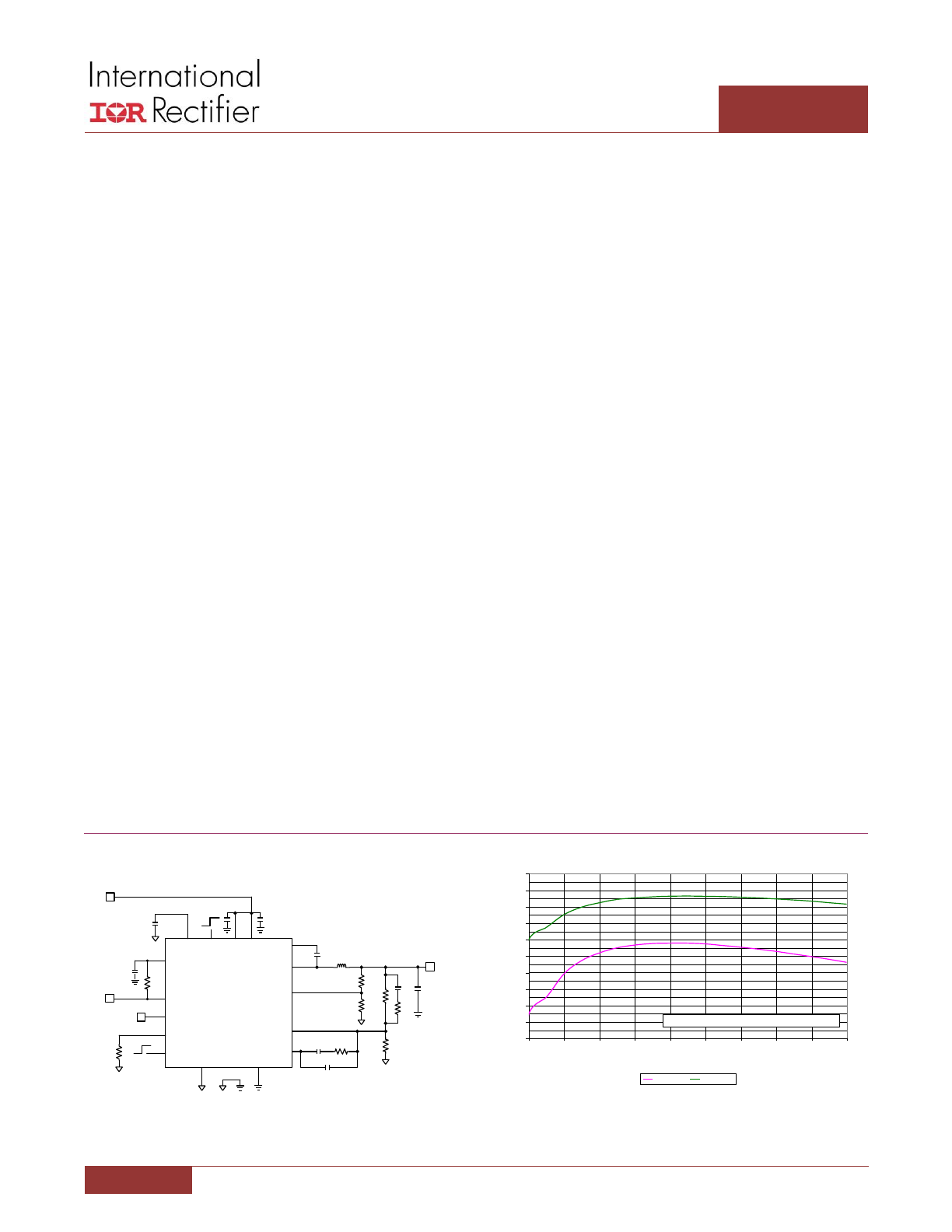

FEATURES

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/ir3898m-html.html
background image



- 1 -



JANURARY 18, 2013 | DATA SHEET |    Rev 3.5

IR3898

6A Highly Integrated SupIRBuck

TM



Single-Input Voltage, Synchronous Buck Regulator



PD-97662

78

80

82

84

86

88

90

92

94

96

98

0.6

1.2

1.8

2.4

3

3.6

4.2

4.8

5.4

6

Load Current (A)

Efficiency (

%)

1.2Vout

3.3Vout

12Vin,Internal bias,Frequency 600KHz

FEATURES





Single 5V to 21V application



Wide Input Voltage Range from 1.0V to 21V with
external Vcc



Output Voltage Range: 0.5V to 0.86× Vin



Enhanced Line/Load Regulation with Feed-Forward



Programmable Switching Frequency up to 1.5MHz



Internal Digital Soft-Start/Soft-Stop



Enable input with Voltage Monitoring Capability



Thermally Compensated Current Limit with robust
hiccup mode over current protection



Smart Internal LDO to improve light load and full load
efficiency



External Synchronization with Smooth Clocking







Enhanced Pre-Bias Start-Up



Precision Reference Voltage (0.5V+/-0.5%) with
margining capability



Vp for Tracking Applications (Source/Sink Capability
+/-6A)



Integrated MOSFET drivers and Bootstrap Diode



Thermal Shut Down



Programmable Power Good Output with tracking
capability



Monotonic Start-Up



Operating temp: -40

o

C  < Tj < 125

o

C



Small Size: 4mm x 5mm PQFN



Lead-free, Halogen-free and RoHS Compliant



BASIC APPLICATION

Boot

Vcc/

LDO_out

Fb

Comp

Gnd

PGnd

SW

Vo

PGood

Rt/Sync

5V <Vin<21V

PVin

Vp

Vin

Enable

Vref

Vsns

S_Ctrl

IR3898

Vp

PGood



    Figure 1: IR3898 Basic Application Circuit



DESCRIPTION

The IR3898 SupIRBuck

TM

is an easy-to-use, fully

integrated and highly efficient DC/DC regulator.
The onboard PWM controller and MOSFETs make
IR3898 a space-efficient solution, providing accurate
power delivery.

IR3898 is a versatile regulator which offers
programmable switching frequency and the fixed
internal current limit while operates in wide input and
output voltage range.

The switching frequency is programmable from 300kHz
to 1.5MHz for an optimum solution.

It also features important protection functions, such as
Pre-Bias startup, thermally compensated current limit,
over voltage protection and thermal shutdown to give
required system level security in the event of fault
conditions.



APPLICATIONS





Netcom Applications



Embedded Telecom Systems



Server Applications



Storage Applications



Distributed Point of Load Power Architectures














                 Figure 2:IR3898 Efficiency

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/ir3898m-html.html
background image



- 2 -



JANURARY 18, 2013 | DATA SHEET |    Rev 3.5

IR3898

6A Highly Integrated SupIRBuck

TM



Single-Input Voltage, Synchronous Buck Regulator



PD-97662

ORDERING INFORMATION



  IR3898

 ―

       














Package

Tape & Reel Qty

Part Number

750

IR3898MTR1PBF

4000

IR3898MTRPBF













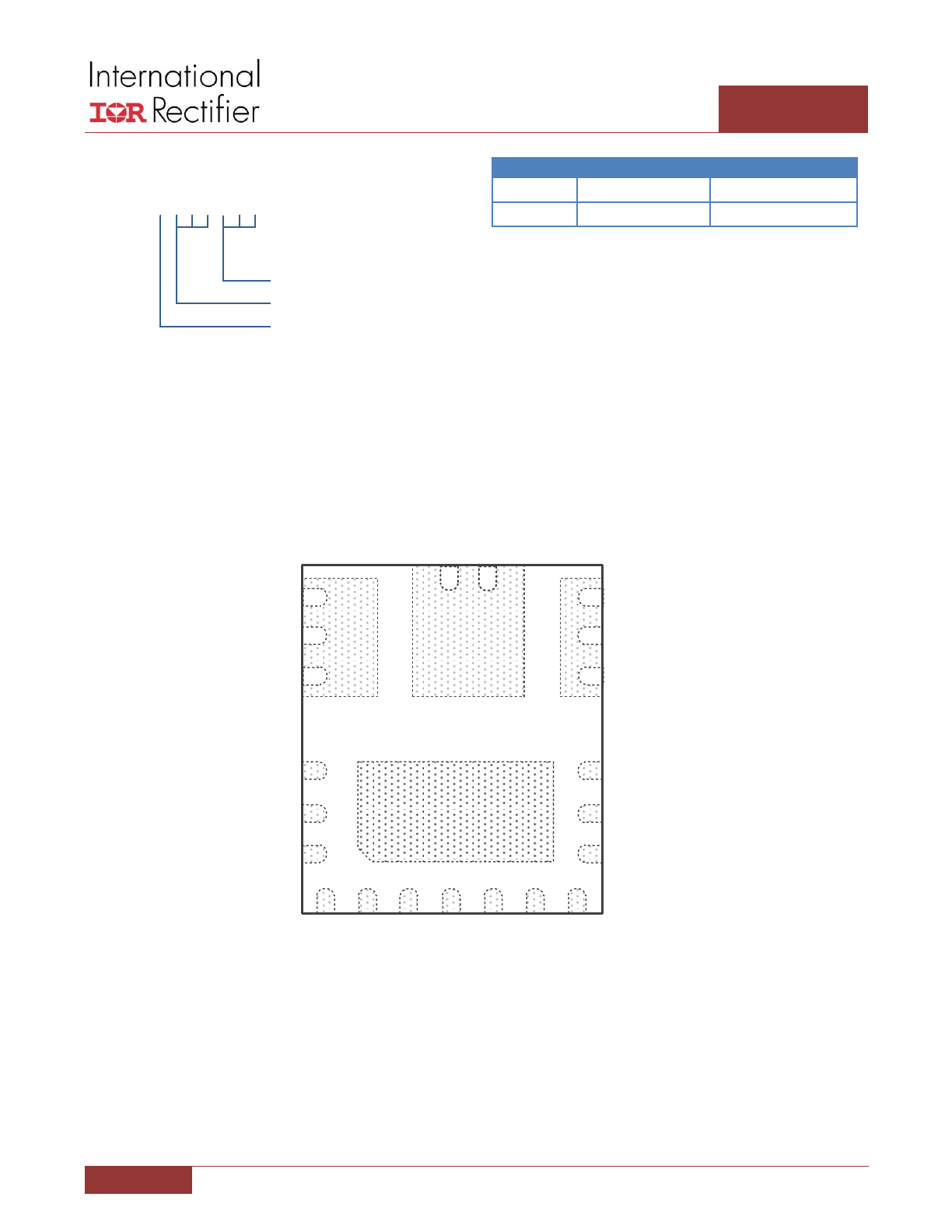

PIN DIAGRAM
4mm x 5mm POWER QFN

TOP VIEW





R

t/

Sy

n

c

P

G

o

o

d

S_

C

tr

l

Enable

12

14

15

16

2

8

9

10

Fb

V

re

f

C

o

m

p

G

n

d

SW

3

4

5

6

1

7

V

sns

V

in

Vcc/LDO_Out

V

P

Boot

17

GND

13

PV

in

11

PGND

PBF

 – Lead Free

TR/TR1 – Tape and Reel

M – Package Type

-

32

/

2

/

o

JA

o

J PCB

C W

C W


/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/ir3898m-html.html
background image



- 3 -



JANURARY 18, 2013 | DATA SHEET |    Rev 3.5

IR3898

6A Highly Integrated SupIRBuck

TM



Single-Input Voltage, Synchronous Buck Regulator



PD-97662

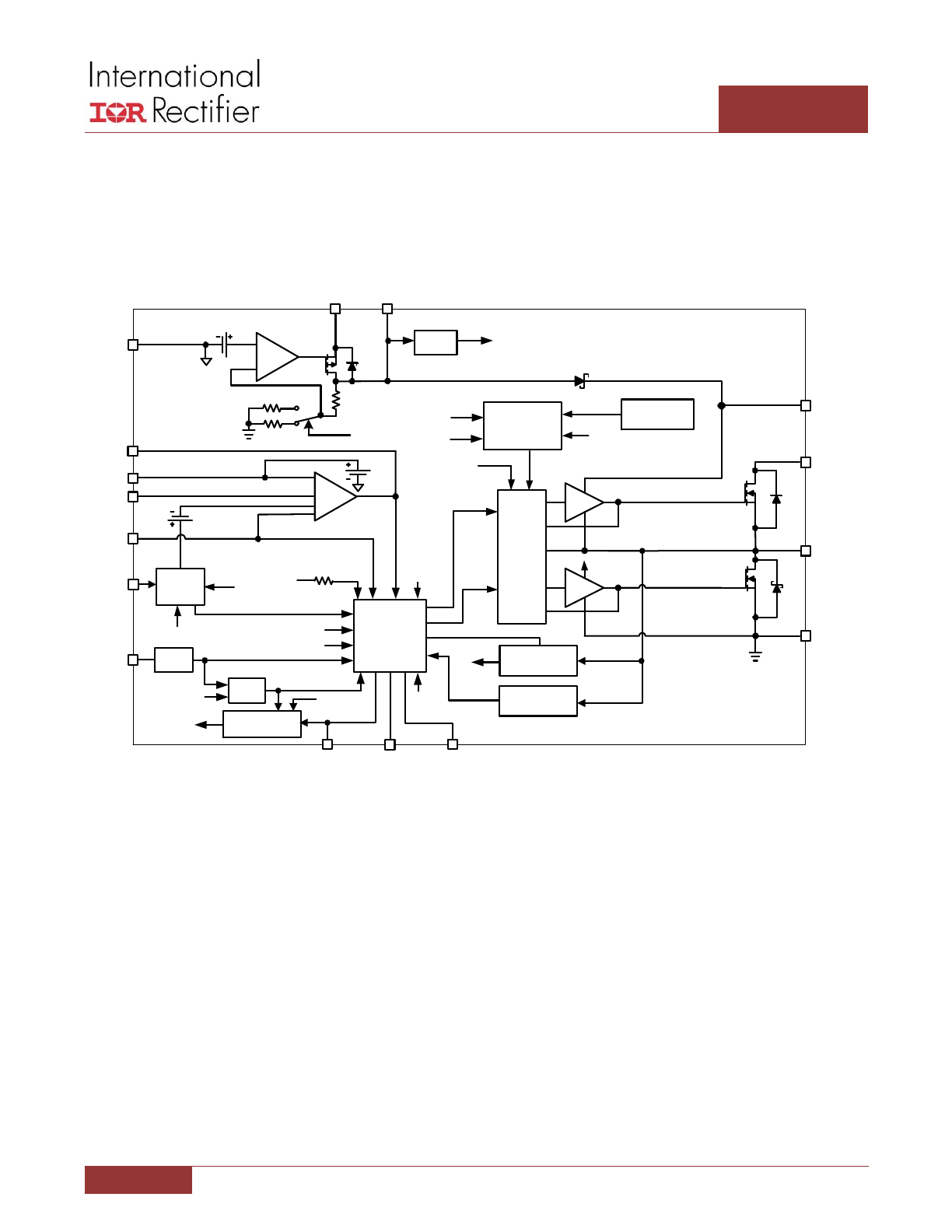

BLOCK DIAGRAM









GATE

DRIVE

LOGIC

+

-

SOFT

START

+

CONTROL

LOGIC

FAULT

VCC

Vp

Fb

Rt/Sync

Boot

SW

PGnd

PVin

Enable

E/A

VCC

Vcc/ LDO_out

OVER CURRENT

PROTECTION

FAULT

CONTROL

UVcc

UVEN

FAULT

FAULT



PGood

OC

THERMAL

SHUT DOWN

TSD

HDin

Comp

LDin

Intl_SS

UVcc

UVEN

VREF

+

HDrv

LDrv

Vin

+

-

V

LDO_Ref

LDO

Vref

SSOK

0.5V

FB

VREF

Vp

POR

POR

POR

POR

UVcc

POR

Gnd

ZERO CROSSING

COMPARATOR

DCM

DCM

Vsns

OC

S_Ctrl

OVER VOLTAGE

PROTECTION

OV

VREF

OV

OV

Vin

Rff

0.15V





Figure 3: IR3898 Simplified Block Diagram

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/ir3898m-html.html
background image



- 4 -



JANURARY 18, 2013 | DATA SHEET |    Rev 3.5

IR3898

6A Highly Integrated SupIRBuck

TM



Single-Input Voltage, Synchronous Buck Regulator



PD-97662

PIN DESCRIPTIONS



PIN #

PIN NAME

PIN DESCRIPTION

Fb

Inverting input to the error amplifier. This pin is connected to the output of the
regulator via resistor divider to set the output voltage and provide feedback to
the error amplifier.

Vref

Internal reference voltage, it can be used for margining operation also. In normal
mode and sequencing mode, a 100pF ceramic capacitor is recommended
between this pin and Gnd.  In tracking mode operation, Vref should be tied to
Gnd.

Comp

Output of error amplifier. An external resistor and capacitor network is typically
connected from this pin to Fb to provide loop compensation.

Gnd

Signal ground for internal reference and control circuitry.

Rt/Sync

Multi-function pin to set switching frequency. Use an external resistor from this
pin to Gnd to set the free-running switching frequency. Or use an external clock
signal to connect to this pin through a diode, the device’s switching frequency is
synchronized with the external clock.

S_Ctrl

Soft start/stop control. A high logic input enables the device to go into the
internal soft start; a low logic input enables the output soft discharged. Pull this
pin high if this function is not used.

PGood

Power Good status pin. Output is open drain. Connect a pull up resistor (49.9K)
from this pin to the voltage lower than or equal to the Vcc.

Vsns

Sense pin for over-voltage protection and PGood. It is optional to tie this pin to
FB pin directly instead of using a resistor divider from Vout.

Vin

Input voltage for Internal LDO. A 1.0µF capacitor should be connected between
this pin and PGnd. If external supply is connected to Vcc/LDO_out pin, this pin
should be shorted to Vcc/LDO_out pin.

10

Vcc/LDO_Out

Input Bias for external Vcc Voltage/ output of internal LDO. Place a minimum
2.2µF cap from this pin to PGnd.

11

PGnd

Power Ground. This pin serves as a separated ground for the MOSFET drivers
and should be connected to the system’s power ground plane.

12

SW

Switch node. This pin is connected to the output inductor.

13

PVin

Input voltage for power stage.

14

Boot

Supply voltage for high side driver, a 100nF capacitor should be connected
between this pin and SW pin.

15

Enable

Enable pin to turn on and off the device, if this pin is connected to PVin pin
through a resistor divider, input voltage UVLO can be implemented.

16

Vp

Input to error amplifier for tracking purposes. In the normal operation, it is left
floating and no external capacitor is required. In the sequencing or the tracking
mode operation, an external signal can be applied as the reference.

17

Gnd

Signal ground for internal reference and control circuitry.




/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/ir3898m-html.html
background image



- 5 -



JANURARY 18, 2013 | DATA SHEET |    Rev 3.5

IR3898

6A Highly Integrated SupIRBuck

TM



Single-Input Voltage, Synchronous Buck Regulator



PD-97662

ABSOLUTE MAXIMUM RATINGS



Stresses beyond those listed under “Absolute Maximum Ratings” may cause permanent damage to the device. These are
stress ratings only and functional operation of the device at these or any other conditions beyond those indicated in the
operational sections of the specifications are not implied.


PVin, Vin

-0.3V  to  25V

Vcc/LDO_Out

-0.3V  to  8V (Note 2)

Boot

-0.3V  to  33V

SW

-0.3V  to  25V (DC), -4V to 25V (AC, 100ns)

Boot to SW

-0.3V  to  VCC + 0.3V (Note 1)

S_Ctrl, PGood

-0.3V  to  VCC + 0.3V (Note 1)

Other Input/Output Pins

-0.3V  to  +3.9V

PGnd to Gnd

-0.3V  to  +0.3V

Storage Temperature Range

-55°C  to  150°C

Junction Temperature Range

-40°C  to  150°C (Note 2)

ESD Classification (HBM JESD22-A114)

2kV

Moisture Sensitivity Level

JEDEC Level 2@260°C


Note 1: Must not exceed 8V
Note 2: Vcc must not exceed 7.5V for Junction Temperature between -10°C and -40°C




/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/ir3898m-html.html
background image



- 6 -



JANURARY 18, 2013 | DATA SHEET |    Rev 3.5

IR3898

6A Highly Integrated SupIRBuck

TM



Single-Input Voltage, Synchronous Buck Regulator



PD-97662

ELECTRICAL  SPECIFICATIONS

RECOMMENDED OPERATING CONDITIONS FOR RELIABLE OPERATION WITH MARGIN



SYMBOL

MIN

MAX

UNITS

Input Voltage Range*

PVin

1.0

21



Input Voltage Range**

Vin

21

Supply Voltage Range***

V

CC



4.5

7.5

Supply Voltage Range

Boot to SW

4.5

7.5

Output Voltage Range

V

O



0.5

0.86xVin

Output Current Range

I

O



±6

Switching Frequency

F

S



300

1500

kHz

Operating Junction Temperature

T

J



-40

125

°C

*Maximum SW node voltage should not exceed 25V.

** For internally biased single rail operation. When Vin drops below 6.8V, the internal LDO enters dropout.  Please refer to Smart LDO
section and Over Current Protection for detailed application information.

***Vcc/LDO_Out can be connected to an external regulated supply. If so, the Vin pin should be connected to Vcc/LDO_Out pin.



ELECTRICAL CHARACTERISTICS

Unless otherwise specified, these specifications apply over, 6.8V < Vin = PVin < 21V, Vref = 0.5V in 0°C < T

J

 < 125°C.

Typical values are specified at T

a

 = 25°C.

PARAMETER

SYMBOL

CONDITIONS

MIN

TYP

MAX

UNIT

Power Stage

Power Losses

P

LOSS



Vin



= 12V, V

O

 = 1.2V, I

O

 = 6A,

Fs = 600kHz, L = 1uH,
Vcc = 6.4V, Note 4



0.85



Top Switch

R

ds(on)_Top



VBoot-Vsw= 6.4V,I

O

= 6A,T

j

=25°C



17.5

22.5

mΩ

Bottom Switch

R

ds(on)_Bot



Vcc = 6.4V, I

O

 = 6A, T

j

=25°C



11.4

14.8

Bootstrap Diode Forward Voltage



I(Boot) = 10mA

180

260

470

mV

SW Leakage Current

I

SW



SW = 0V, Enable = 0V





µA

SW = 0V, Enable = high,
Vp = 0V





Dead Band Time

T

db



Note 4

10

30

ns

Supply Current

VIN Supply Current (standby)

I

in(Standby)



EN = Low, No Switching





100

µA

VIN Supply Current (dynamic)

I

in(Dyn)



EN = High, Fs = 600kHz,
Vin = PVin = 21V



11

15

mA

Vcc/ LDO_Out

Output Voltage

V

cc



 Vin(min) = 6.8V, Icc = 0-30mA,
Cload = 2.2uF, DCM = 0

6.0

6.4

6.7

 Vin(min) = 6.8V, Icc = 0-30mA,
Cload = 2.2uF, DCM = 1

4.0

4.4

4.8

LDO dropout Voltage

V

cc_drop



 Icc=30mA,Cload=2.2uF





0.7

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/ir3898m-html.html
background image



- 7 -



JANURARY 18, 2013 | DATA SHEET |    Rev 3.5

IR3898

6A Highly Integrated SupIRBuck

TM



Single-Input Voltage, Synchronous Buck Regulator



PD-97662

PARAMETER

SYMBOL

CONDITIONS

MIN

TYP

MAX

UNIT

Short Circuit Current

Ishort





70



mA

Zero-crossing Comparator Delay

Tdly_zc

Note 4



256/Fs



Zero-crossing Comparator Offset

Vos_zc

Note 4

-4

mV

Oscillator

Rt Voltage

Vrt





1.0



Frequency Range

F

s



Rt = 80.6K

270

300

330

kHz

Rt = 39.2K

540

600

660

Rt = 15.0K

1350

1500

1650

Ramp Amplitude

Vramp

Vin = 7.0V, Vin slew rate max =
1V/µs, Note 4



1.05



Vp-p

Vin = 12V, Vin slew rate max =
1V/µs, Note 4



1.80



Vin = 16V, Vin slew rate max =
1V/µs, Note 4



2.39



Vin =Vcc=5V, For external Vcc
operation, Note 4



0.75



Ramp Offset

Ramp(os)

Note 4



0.16



Min Pulse Width

Tmin(ctrl)

Note 4





60

ns

Max Duty Cycle

Dmax

Fs = 300kHz, PVin = Vin = 12V

86





Fixed Off Time

Toff

Note 4



200

250

ns

Sync Frequency Range

Fsync



270



1650

kHz

Sync Pulse Duration

Tsync



100

200



ns

Sync Level Threshold

High







Low







0.6

Error Amplifier

Input Offset Voltage

Vos_Vref

VFb – Vref, Vref = 0.5V

-1.5



+1.5

Vos_Vp

VFb – Vp, Vp = 0.5V

-1.5



+1.5

Input Bias Current

IFb(E/A)



-1



+1

µA

Input Bias Current

IVp(E/A)





+4

Sink Current

Isink(E/A)



0.4

0.85

1.2

mA

Source Current

Isource(E/A)



7.5

11

mA

Slew Rate

SR

Note 4

12

20

V/µs

Gain-Bandwidth Product

GBWP

Note 4

20

30

40

MHz

DC Gain

Gain

Note 4

100

110

120

dB

Maximum output Voltage

Vmax(E/A)



1.7

2.0

2.3

Minimum output Voltage

Vmin(E/A)







100

mV

Common Mode input Voltage







1.2

Reference Voltage

Feedback Voltage

Vfb

Vref and Vp pin floating



0.5



/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/ir3898m-html.html
background image



- 8 -



JANURARY 18, 2013 | DATA SHEET |    Rev 3.5

IR3898

6A Highly Integrated SupIRBuck

TM



Single-Input Voltage, Synchronous Buck Regulator



PD-97662

PARAMETER

SYMBOL

CONDITIONS

MIN

TYP

MAX

UNIT

Accuracy



0°C < Tj < +70°C

-0.5



+0.5

-40°C  < Tj < +125°C

-1.0



+1.0

Vref Margining Voltage


Vref_marg



0.4



1.2

Sink Current

Isink_Vref

Vref = 0.6V

12.7

16.0

19.3

µA

Source Current

Isrc_Vref

Vref = 0.4V

12.7

16.0

19.3

Vref Comparator Threshold

Vref_disable

Vref pin connected externally





0.15

Vref_enable

0.4





Soft Start/Stop

Soft Start Ramp Rate

Ramp(SS_start)



0.16

0.2

0.24

mV/µs

Soft Stop Ramp Rate

Ramp(SS_stop)



-0.24

-0.2

-0.16

S_Ctrl Threshold

High



2.4





Low







0.6

Power Good

PGood Turn on Threshold

VPG(on)

Vsns Rising, 0.4V < Vref < 1.2V

85

90

95

% Vref

Vsns Rising, Vref < 0.1V

85

90

95

% Vp

PGood Lower Turn off Threshold

VPG(lower)

Vsns Falling, 0.4V < Vref < 1.2V

 80

85

 90

% Vref

Vsns Falling, Vref < 0.1V

80

85

90

% Vp

PGood Turn on Delay

VPG(on)_Dly

Vsns Rising,see VPG(on)



1.28



ms

PGood Upper Turn off Threshold

VPG(upper)

Vsns Rising, 0.4V < Vref < 1.2V

 115

120

 125

% Vref

Vsns Rising, Vref < 0.1V

115

120

125

% Vp

PGood Comparator Delay

VPG(comp)_

Dly

Vsns < VPG(lower) or
Vsns > VPG(upper)

3.5

µs

PGood Voltage Low

PG(voltage)

IPgood



= -5mA





0.5

Tracker Comparator Upper
Threshold

VPG(tracker_

upper)

Vp Rising, Vref < 0.1V



0.4



Tracker Comparator Lower
Threshold

VPG(tracker_

lower)

Vp Falling, Vref < 0.1V



0.3



Tracker Comparator Delay

Tdelay(tracker)

Vp Rising, Vref < 0.1V,see
VPG(tracker_upper)



1.28



ms

Under-Voltage Lockout

Vcc-Start Threshold

V

CC

_UVLO_Start



Vcc Rising Trip Level

4.0

4.2

4.4

Vcc-Stop Threshold

V

CC

_UVLO_Stop

Vcc Falling Trip Level

3.7

3.9

4.1

Enable-Start-Threshold

Enable_UVLO_Start

Supply ramping up

1.14

1.2

1.26

Enable-Stop-Threshold

Enable_UVLO_Stop

Supply ramping down

0.95

1.05

Enable Leakage Current

Ien

Enable = 3.3V





µA

Over-Voltage Protection

OVP Trip Threshold

OVP_Vth

Vsns Rising, 0.45V < Vref < 1.2V

115

120

125

% Vref

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/ir3898m-html.html
background image



- 9 -



JANURARY 18, 2013 | DATA SHEET |    Rev 3.5

IR3898

6A Highly Integrated SupIRBuck

TM



Single-Input Voltage, Synchronous Buck Regulator



PD-97662

PARAMETER

SYMBOL

CONDITIONS

MIN

TYP

MAX

UNIT

Vsns Rising, Vref < 0.1V

115

120

125

% Vp

OVP Comparator Delay

OVP_Tdly



3.5

µs

Over-Current Protection

Current Limit

I

LIMIT



Tj = 25°C, Vcc = 6.4V

7.5

9.0

10.5

Hiccup Blanking Time

Tblk_Hiccup

 Note 4



20.48



ms

Over-Temperature Protection

Thermal Shutdown Threshold

Ttsd

Note 4



145



°C

Hysteresis

Ttsd_hys

Note 4



20




Note 3:
 Cold temperature performance is guaranteed via correlation using statistical quality control. Not tested in production.
Note 4: Guaranteed by design but not tested in production.




/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/ir3898m-html.html
background image



- 10 -



JANURARY 18, 2013 | DATA SHEET |    Rev 3.5

10

IR3898

6A Highly Integrated SupIRBuck

TM



Single-Input Voltage, Synchronous Buck Regulator



PD-97662

78

80

82

84

86

88

90

92

94

96

98

0.6

1.2

1.8

2.4

3

3.6

4.2

4.8

5.4

6

Load Current (A)

Effi

ci

en

cy

(%)

1.0V

1.2V

1.8V

3.3V

5.0V

0.1

0.3

0.5

0.7

0.9

1.1

1.3

1.5

0.6

1.2

1.8

2.4

3

3.6

4.2

4.8

5.4

6

Load Current (A)

Po

wer

 D

issi

p

ati

o

n

(W

)

1.0V

1.2V

1.8V

3.3V

5.0V

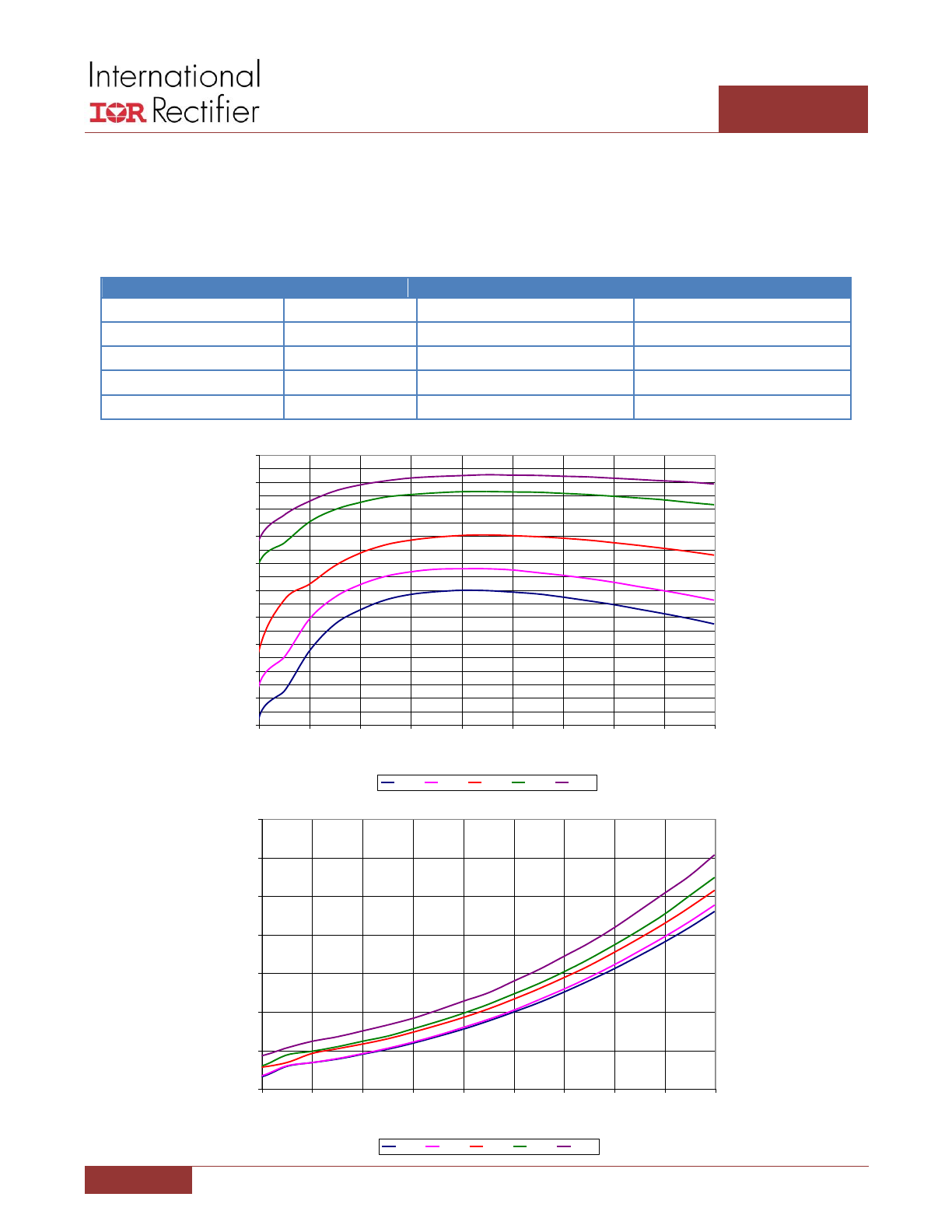

TYPICAL EFFICIENCY AND POWER LOSS CURVES



PVin = 12V, Vcc = Internal LDO (4.4V/6.4V), Io = 0A-6A, Fs = 600 kHz, Room Temperature, No Air Flow. Note that the
efficiency and power loss curves include the losses of IR3898, the inductor losses and the losses of the input and output
capacitors. The table below shows the inductors used for each of the output voltages in the efficiency measurement.

VOUT (V)

LOUT (µH)

P/N

DCR (mΩ)

1.0

0.82

SPM6550T-R82M (TDK)

4.2

1.2

1.0

SPM6550T-1R0M (TDK)

4.7

1.8

1.0

SPM6550T-1R0M (TDK)

4.7

3.3

2.2

7443340220(Wurth Elektronik)

4.4

2.2

7443340220(Wurth Elektronik)

4.4













































Maker
Infineon Technologies
Datasheet PDF Download
