Quasi-Resonant

PWM

Controller

N e v e r

s t o p

t h i n k i n g .

Power Management & Supply

Datasheet,Version 2.2, July 4, 2011

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-ICE2QS03-DS-v02_02-en-html.html
background image

Edition July 4, 2011

Published by
Infineon Technologies AG
81726 München, Germany

©

Infineon Technologies AG 7/4/11.

All Rights Reserved.

Attention please!

The information given in this data sheet shall in no event be regarded as a guarantee of conditions or
characteristics (“Beschaffenheitsgarantie”). With respect to any examples or hints given herein, any typical values
stated herein and/or any information regarding the application of the device, Infineon Technologies hereby
disclaims any and all warranties and liabilities of any kind, including without limitation warranties of
non-infringement of intellectual property rights of any third party.

Information

For further information on technology, delivery terms and conditions and prices please contact your nearest
Infineon Technologies Office (

www.infineon.com

).

Warnings

Due to technical requirements components may contain dangerous substances. For information on the types in
question please contact your nearest Infineon Technologies Office.
Infineon Technologies Components may only be used in life-support devices or systems with the express written
approval of Infineon Technologies, if a failure of such components can reasonably be expected to cause the failure
of that life-support device or system, or to affect the safety or effectiveness of that device or system. Life support
devices or systems are intended to be implanted in the human body, or to support and/or maintain and sustain
and/or protect human life. If they fail, it is reasonable to assume that the health of the user or other persons may
be endangered.

For questions on technology, delivery and prices please contact the Infineon Technologies Offices in Germany or

the Infineon Technologies Companies and Representatives worldwide: see our webpage at http://

www.infineon.com

CoolMOS

®

, CoolSET

®

are trademarks of Infineon Technologies AG.

ICE2QS03

Revision History:

July 4, 2011

Datasheet

Previous Version:

2.1

Page18

Updated outline dimension

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-ICE2QS03-DS-v02_02-en-html.html
background image

Version 2.2

3

July 4, 2011

ICE2QS03

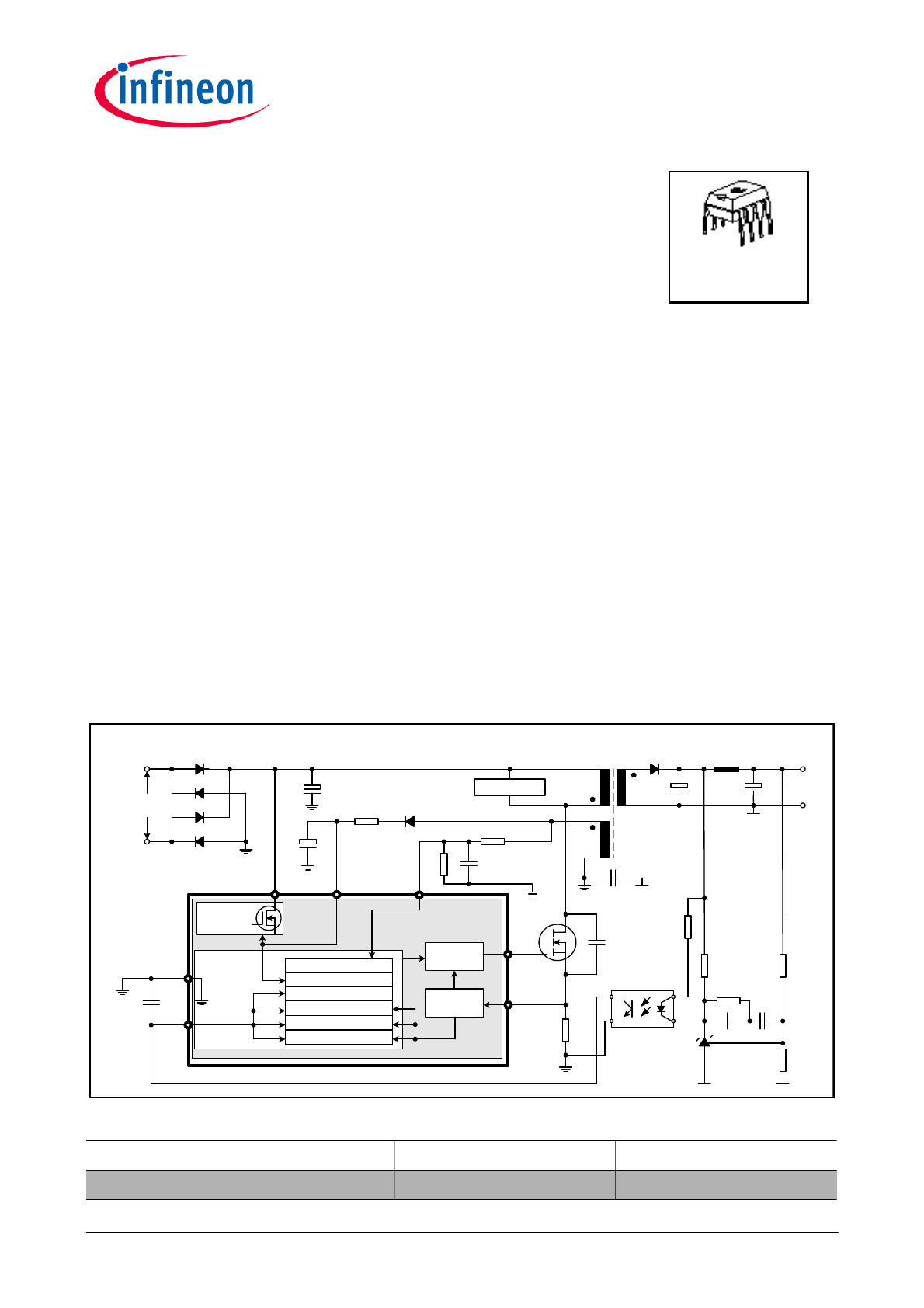

Typical Application Circuit

Quasi-Resonant PWM Controller

Product Highlight

• Active burst mode for low standby power
• Digital frequency reduction for better overall system efficiency
• Integrated power cell for IC self-power supply

Features

Quasiresonant operation till very low load

Active burst mode operation at light/no load for low
standby input power (< 100mW)

Digital frequency reduction with decreasing load

Power cell for VCC pre-charging with constant
current

Built-in digital soft-start

Foldback correction and cycle-by-cycle peak
current limitation

Auto restart mode for VCC Overvoltage protection

Auto restart mode for VCC Undervoltage protection

Auto restart mode for openloop/overload protection

Latch-off mode for adjustable output overvoltage
protection

Latch-off mode for Short-winding protection

Description

ICE2QS03

is

a

quasi-resonant

PWM

controller

optimized for off-line switch power supply applications
such as LCD TV, CRT TV and notebook adapter. The
digital frequency reduction with decreasing load
enables a quasi-resonant operation till very low load.
As a result, the overall system efficiency is significantly
improved compared to other conventional solutions.
The active burst mode operation enables an ultra-low
power consumption at standby mode with small and
controllable output voltage ripple. Based on the
BiCMOS technology, the product has a wide operation
range (up to 26V) of IC power supply and lower power
consumption. The numerous protection functions give
a full protection of the power supply system in failure
situations. All of these make the ICE2QS03 an
outstanding

controller

for

quasi-resonant

flyback

converter in the market.

DIP-8

Type

Marking

Package

ICE2QS03

ICE2QS03

PG-DIP-8

85 ~ 265Vac

Snubber

C

bus

D

r1

~D

r4

Power
Cell

GND

FB

HV

VCC

ZC

GATE

CS

Power Management

Digital Process Block

Active Burst Mode

Protection Block

Current Mode Control

Control Unit

Gate
Driver

Zero Crossing Detection

Current
Limitation

ICE2QS03

R

CS

TL431

Optocoupler

R

b1

R

b2

R

c1

C

c1

C

c2

R

ovs2

R

ovs1

C

VCC

R

VCC

R

ZC2

R

ZC1

C

ZC

D

VCC

W

p

W

s

W

a

D

O

C

O

L

f

C

f

V

O

C

FB

C

PS

C

DS

Q1

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-ICE2QS03-DS-v02_02-en-html.html
background image

Quasi-Resonant PWM Controller

ICE2QS03

Table of Contents

Page

Version 2.2

4

July 4, 2011

1

Pin Configuration and Functionality . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.1

Pin Configuration with PG-DIP-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.2

Package PG-DIP-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.3

Pin Functionality . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2

Representative Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3

Functional Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3.1

VCC Pre-Charging and Typical VCC Voltage During Start-up . . . . . . . . . . .7

3.2

Soft-start . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3.3

Normal Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3.3.1

Digital Frequency Reduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3.3.1.1

Up/down counter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3.3.1.2

Zero crossing (ZC counter) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3.3.2

Ringing suppression time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.3.3

Switch Off Determination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.4

Current Limitation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.4.1

Foldback Point Correction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.5

Active Burst Mode Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

3.5.1

Entering Active Burst Mode Operation . . . . . . . . . . . . . . . . . . . . . . . . . .10

3.5.2

During Active Burst Mode Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

3.5.3

Leaving Active Burst Mode Operation . . . . . . . . . . . . . . . . . . . . . . . . . . .10

3.6

Protection Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4

Electrical Characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

4.1

Absolute Maximum Ratings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

4.2

Operating Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

4.3

Characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

4.3.1

Supply Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

4.3.2

Internal Voltage Reference . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

4.3.3

PWM Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

4.3.4

Current Sense . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

4.3.5

Soft Start . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

4.3.6

Foldback Point Correction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

4.3.7

Digital Zero Crossing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.3.8

Active Burst Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

4.3.9

Protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

4.3.10

Gate Drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

5

Outline Dimension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-ICE2QS03-DS-v02_02-en-html.html
background image

Quasi-Resonant PWM Controller

ICE2QS03

Pin Configuration and Functionality

Version 2.2

5

July 4, 2011

1

Pin Configuration and
Functionality

1.1

Pin Configuration with PG-DIP-
8

1.2

Package PG-DIP-8

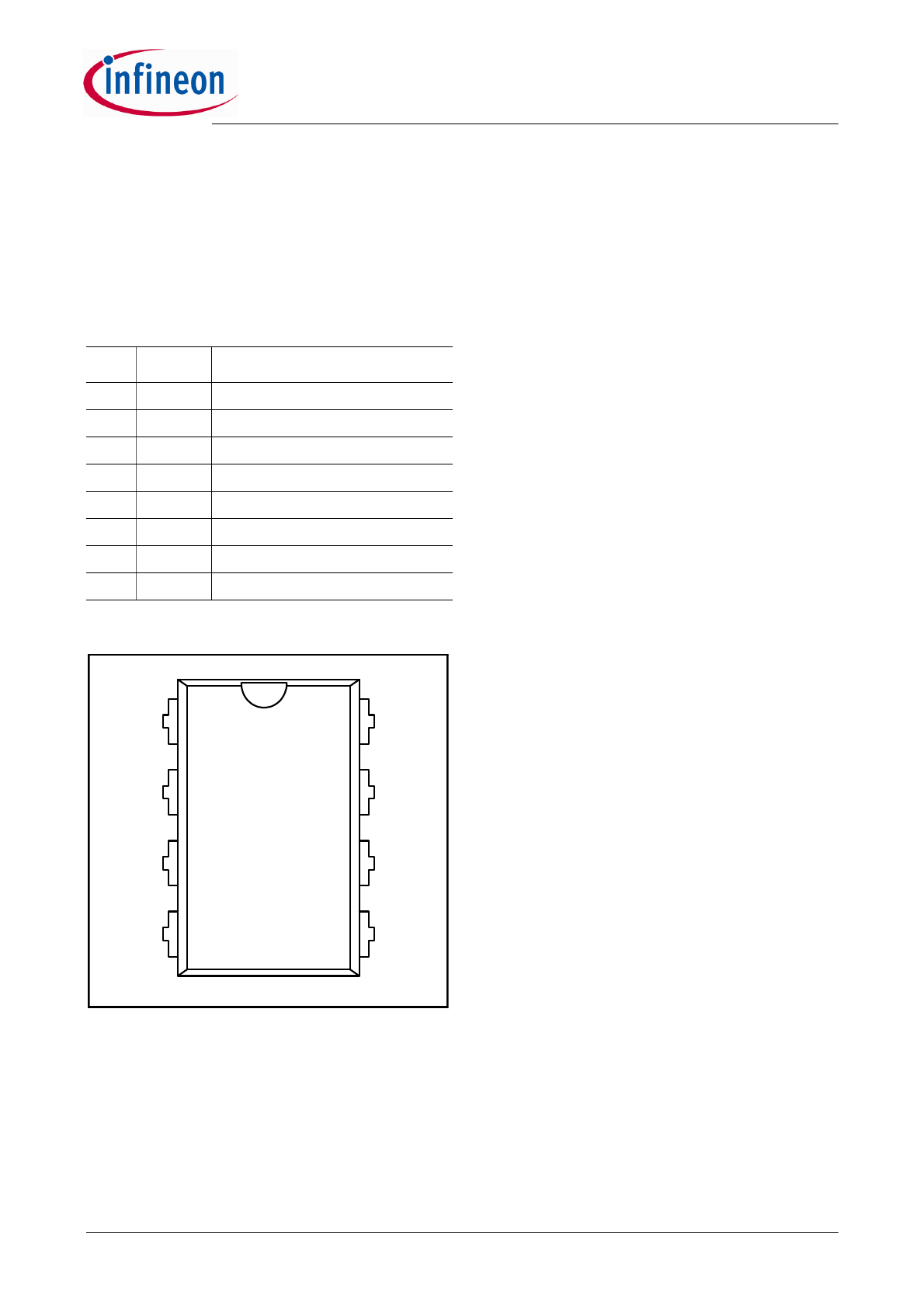

Figure 1

Pin Configuration PG-DIP-8(top view)

1.3

Pin Functionality

ZC (Zero Crossing)

At this pin, the voltage from the auxiliary winding after
a time delay circuit is applied. Internally, this pin is
connected to the zero-crossing detector for switch-on
determination. Additionally, the output overvoltage
detection is realized by comparing the voltage Vzc with
an internal preset threshold.

FB (Feedback)

Normally, an external capacitor is connected to this pin
for a smooth voltage V

FB

. Internally, this pin is

connected to the PWM signal generator for switch-off
determination (together with the current sensing
signal), the digital signal processing for the frequency
reduction

with

decreasing

load

during

normal

operation, and the Active Burst Mode controller for
entering Active Burst Mode operation determination
and burst ratio control during Active Burst Mode
operation. Additionally, the open-loop / over-load
protection is implemented by monitoring the voltage at
this pin.

CS (Current Sense)

This pin is connected to the shunt resistor for the
primary current sensing, externally, and the PWM
signal generator for switch-off determination (together
with the feedback voltage), internally. Moreover, short-
winding protection is realised by monitoring the voltage
Vcs during on-time of the main power switch.

GATE (Gate Drive Output)

This output signal drives the external main power

switch, which is a power MOSFET in most case.

HV (High Voltage)

The pin HV is connected to the bus voltage, externally,

and to the power cell, internally. The current through
this pin pre-charges the VCC capacitor with constant
current once the supply bus voltage is applied.

VCC (Power supply)

VCC pin is the positive supply of the IC. The operating
range is between V

VCCoff

and V

VCCOVP

.

GND (Ground)

This is the common ground of the controller.

Pin

Symbol

Function

1

ZC

Zero Crossing

2

FB

Feedback

3

CS

Current Sense

4

HV

High Voltage Input

5

HV

High Voltage Input

6

GATE

Gate Drive Output

7

VCC

Controller Supply Voltage

8

GND

Controller Ground

1

6

7

8

4

3

2

5

GND

ZC

FB

CS

VCC

GATE

HV

HV

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-ICE2QS03-DS-v02_02-en-html.html
background image

Quasi-Resonant PWM Controller

ICE2QS03

Representative Block diagram

Version 2.2

6

July 4, 2011

2

Representative Block diagram

Figure 2

Representative Block diagram

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-ICE2QS03-DS-v02_02-en-html.html
background image

Quasi-Resonant PWM Controller

ICE2QS03

Functional Description

Version 2.2

7

July 4, 2011

3

Functional Description

3.1

VCC Pre-Charging and Typical
VCC Voltage During Start-up

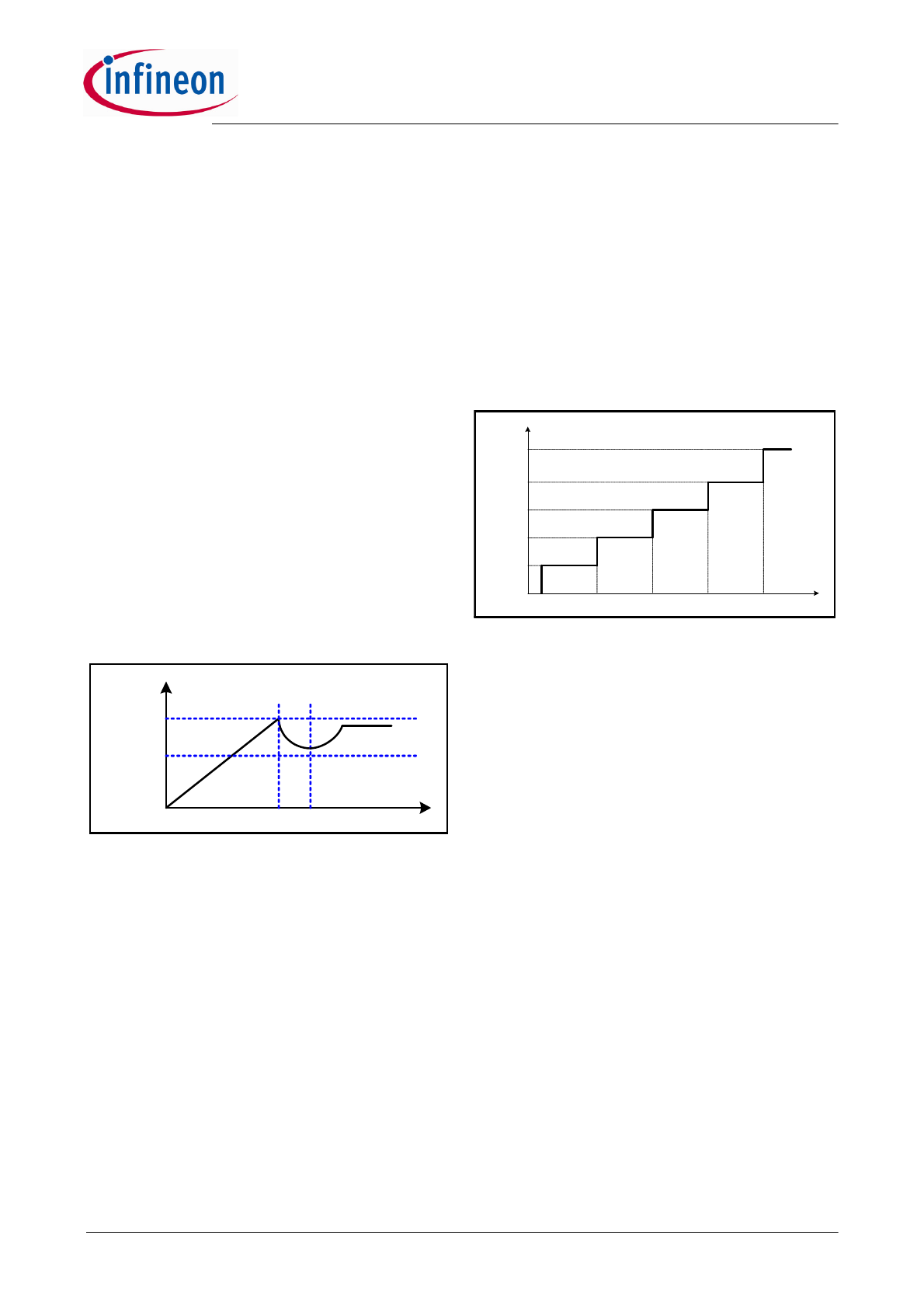

In ICE2QS03, a high voltage startup cell is integrated.
As shown in Figure 2, the start cell consists of a high
voltage device and a controller, whereby the high
voltage device is controlled by the controller. The
startup cell provides a pre-charging of the VCC
capacitor till VCC voltage reaches the VCC turned-on
threshold V

VCCon

and the IC begins to operate.

Once the mains input voltage is applied, a rectified
voltage shows across the capacitor C

bus

. The high

voltage device provides a current to charge the VCC
capacitor C

vcc

. Before the VCC voltage reaches a

certain value, the amplitude of the current through the
high voltage device is only determined by its channel
resistance and can be as high as several mA. After the
VCC voltage is high enough, the controller controls the
high voltage device so that a constant current around
1mA is provided to charge the VCC capacitor further,
until the VCC voltage exceeds the turned-on threshold
V

VCCon

. As shown as the time phase I in Figure 3, the

VCC voltage increase near linearly and the charging
speed is independent of the mains voltage level.

Figure 3

VCC voltage at start up

The time taking for the VCC pre-charging can then be
approximately calculated as:

[1]

where I

VCCcharge2

is the charging current from the

startup cell which is 1.05mA, typically.

Exceeds the VCC voltage the turned-on threshold
V

VCCon

of at time t

1

, the startup cell is switched off, and

the IC begins to operate with a soft-start. Due to power
consumption of the IC and the fact that still no energy
from the auxiliary winding to charge the VCC capacitor
before the output voltage is built up, the VCC voltage
drops (Phase II). Once the output voltage is high
enough, the VCC capacitor receives then energy from
the auxiliary winding from the time point t

2

on. The VCC

then will reach a constant value depending on output
load.

3.2

Soft-start

At the time t

on

, the IC begins to operate with a soft-start.

By this soft-start the switching stresses for the switch,
diode and transformer are minimised. The soft-start
implemented in ICE2QS03 is a digital time-based
function. The preset soft-start time is 12ms with 4
steps. If not limited by other functions, the peak voltage
on CS pin will increase step by step from 0.32V to 1V
finally.

Figure 4

Maximum current sense voltage during

softstart

3.3

Normal Operation

The PWM controller during normal operation consists
of a digital signal processing circuit including an up/
down counter, a zero-crossing counter (ZC counter)
and a comparator, and an analog circuit including a
current measurement unit and a comparator. The
switch-on and -off time points are each determined by
the digital circuit and the analog circuit, respectively. As
input information for the switch-on determination, the
zero-crossing input signal and the value of the up/down
counter are needed, while the feedback signal V

FB

and

the current sensing signal V

CS

are necessary for the

switch-off

determination.

Details

about

the

full

operation of the PWM controller in normal operation
are illustrated in the following paragraphs.

3.3.1

Digital Frequency Reduction

As mentioned above, the digital signal processing
circuit consists of an up/down counter, a ZC counter
and a comparator. These three parts are key to
implement digital frequency reduction with decreasing
load. In addition, a ringing suppression time controller
is implemented to avoid mistriggering by the high
frequency oscillation, when the output voltage is very
low under conditions such as soft start or output short
circuit . Functionality of these parts is described as in
the following.

V

VCCon

V

VCC

V

VCCoff

t1

t

t2

i

ii

iii

t

1

V

VCCon

C

vcc

×

I

VCCch

e2

arg

------------------------------------------

=

t

on

3

6

9

12

0.32

0.49

0.66

0.83

1.00

Vcs_sst

(V)

Time(ms)

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-ICE2QS03-DS-v02_02-en-html.html
background image

Quasi-Resonant PWM Controller

ICE2QS03

Functional Description

Version 2.2

8

July 4, 2011

3.3.1.1

Up/down counter

The up/down counter stores the number of the zero
crossing to be ignored before the main power switch is
switched on after demagnetisation of the transformer.
This value is fixed according to the feedback voltage,
V

FB

, which contains information about the output

power. Indeed, in a typical peak current mode control,
a high output power results in a high feedback voltage,
and a low output power leads to a low regulation
voltage. Hence, according to V

FB

, the value in the up/

down counter is changed to vary the power MOSFET
off-time according to the output power. In the following,
the variation of the up/down counter value according to
the feedback voltage is explained.

The feedback voltage V

FB

is internally compared with

three threshold voltages V

RL

, V

RH

and V

RM

, at each

clock period of 48ms. The up/down counter counts then
upward, keep unchanged or count downward, as
shown in Table 1.

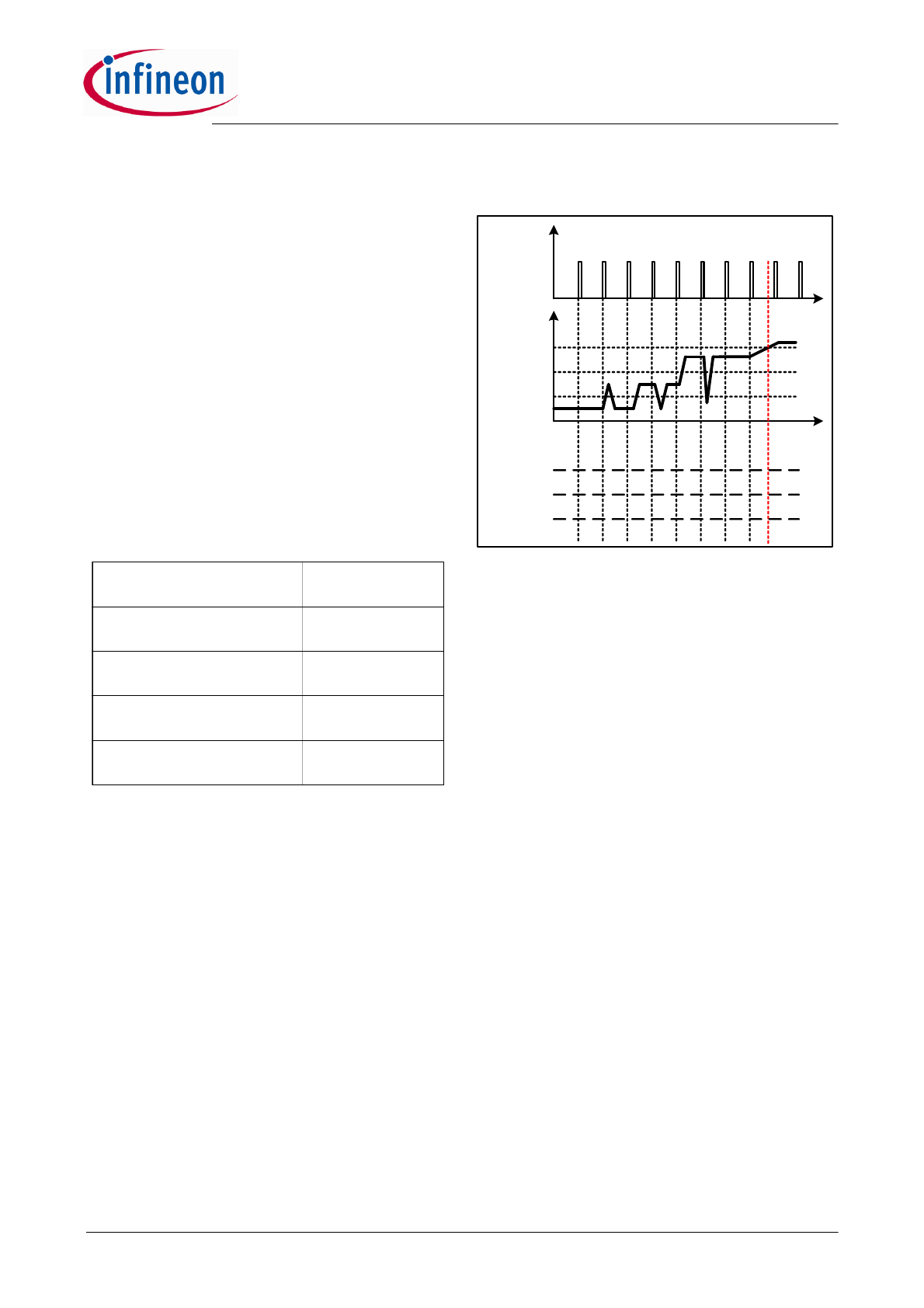

Table 1

Operation of the up/down counter

In the ICE2QS03, the number of zero crossing is

limited to 7. Therefore, the counter varies between 1

and 7, and any attempt beyond this range is ignored.

When V

FB

exceeds V

FBR1

voltage, the up/down counter

is initialised to 1, in order to allow the system to react

rapidly to a sudden load increase. The up/down

counter value is also intialised to 1 at the start-up, to

ensure an efficient maximum load start up.

Figure 5

shows some examples on how up/down counter is

changed according to the feedback voltage over time.
The use of two different thresholds V

FBZL

and V

FBZH

to

count upward or downward is to prevent frequency

jittereing when the feedback voltage is close to the

threshold point. However, for a stable operation, these

two thresholds must not be affected by the foldback

current limitation (see Section 3.4.1), which limits the

V

CS

voltage. Hence, to prevent such situation, the

threshold voltages, V

FBZL

and V

FBZH

, are changed

internally depending on the line voltage levels.

Figure 5

Up/down counter operation

3.3.1.2

Zero crossing (ZC counter)

In the system, the voltage from the auxiliary winding is
applied to the zero-crossing pin through a RC network,
which provides a time delay to the voltage from the
auxiliary winding. Internally, this pin is connected to a
clamping network, a zero-crossing detector, an output
overvoltage detector and a ringing suppression time
controller.

During on-state of the power switch a negative voltage
applies to the ZC pin. Through the internal clamping
network, the voltage at the pin is clamped to certain
level.
The ZC counter has a minimum value of 0 and

maximum value of 7. After the internal MOSFET is

turned off, every time when the falling voltage ramp of

on ZC pin crosses the 100mV threshold, a zero

crossing is detected and ZC counter will increase by 1.

It is reset every time after the GATE output is changed

to high.
The voltage v

ZC

is also used for the output overvoltage

protection. Once the voltage at this pin is higher than
the threshold V

ZCOVP

during off-time of the main switch,

the IC is latched off after a fixed blanking time.

To achieve the switch-on at voltage valley, the voltage
from the auxiliary winding is fed to a time delay network
(the RC network consists of D

zc

, R

zc1

, R

zc2

and C

zc

as

shown in typical application circuit) before it is applied
to the zero-crossing detector through the ZC pin. The
needed time delay to the main oscillation signal

Dt

should be approximately one fourth of the oscillation
period (by transformer primary inductor and drain-
source capacitor) minus the propagation delay from

v

FB

up/down counter

action

Always lower than V

FBZL

Count upwards till

7

Once higher than V

FBZL

, but

always lower than V

FBZH

Stop counting, no

value changing

Once higher than V

FBZH

, but

always lower than V

FBR1

Count downwards

till 1

Once higher than V

FBR1

Set up/down

counter to 1

1

Case 3

Case 2

Case 1

Up/down

counter

n

n

+

1

n

+

2

n

+

2

n

+

2

n

+

2

n

+

1

n

n

-1

4

5

6

6

6

6

5

4

3

1

1

2

3

4

4

4

4

3

2

1

7

7

7

7

7

7

6

5

4

t

t

V

FB

V

FBR1

V

FBZH

V

FBZL

clock

T=48ms

1

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-ICE2QS03-DS-v02_02-en-html.html
background image

Quasi-Resonant PWM Controller

ICE2QS03

Functional Description

Version 2.2

9

July 4, 2011

thedetected zero-crossing to the switch-on of the main
switch t

delay

, theoretically:

[2]

This time delay should be matched by adjusting the
time constant of the RC network which is calculated as:

[3]

3.3.2

Ringing suppression time

After MOSFET is turned off, there will be some
oscillation on V

DS

, which will also appear on the voltage

on ZC pin. To avoid that the MOSFET is turned on
mistriggerred

by

such

oscillations,

a

ringing

suppression timer is implemented. The timer is
dependent on the voltage v

ZC

. When the voltage v

ZC

is

lower than the threshold V

ZCRS

, a longer preset time

applies, while a shorter time is set when the voltage v

ZC

is higher than the threshold.

3.3.2.1

Switch on determination

After the gate drive goes to low, it can not be changed
to high during ring suppression time.

After ring suppression time, the gate drive can be
turned on when the ZC counter value is higher or equal
to up/down counter value.

However, it is also possible that the oscillation between
primary inductor and drain-source capacitor damps
very fast and IC can not detect enough zero crossings
and ZC counter value will not be high enough to turn on
the gate drive. In this case, a maximum off time is
implemented. After gate drive has been remained off
for the period of T

OffMax

, the gate drive will be turned on

again regardless of the counter values and V

ZC

. This

function

can

effectively

prevent

the

switching

frequency from going lower than 20kHz, otherwise
which will cause audible noise, during start up.

3.3.3

Switch Off Determination

In the converter system, the primary current is sensed
by an external shunt resistor, which is connected
between low-side terminal of the main power switch
and the common ground. The sensed voltage across
the shunt resistor v

CS

is applied to an internal current

measurement unit, and its output voltage V

1

is

compared with the regulation voltage V

FB

. Once the

voltage V

1

exceeds the voltage V

FB

, the output flip-flop

is reset. As a result, the main power switch is switched
off. The relationship between the V

1

and the v

CS

is

described by:

[4]

To avoid mistriggering caused by the voltage spike
across the shunt resistor at the turn on of the main
power switch, a leading edge blanking time, t

LEB

, is

applied to the output of the comparator. In other words,
once the gate drive is turned on, the minimum on time
of the gate drive is the leading edge blanking time.

In addition, there is a maximum on time, t

OnMax

,

limitation implemented in the IC. Once the gate drive
has been in high state longer than the maximum on
time, it will be turned off to prevent the switching
frequency from going too low because of long on time.

3.4

Current Limitation

There is a cycle by cycle current limitation realized by

the current limit comparator to provide an overcurrent

detection. The source current of the MOSFET is

sensed via a sense resistor R

CS

. By means of R

CS

the

source current is transformed to a sense voltage V

CS

which is fed into the pin CS. If the voltage V

CS

exceeds

an internal voltage limit, adjusted according to the

Mains voltage, the comparator immediately turns off

the gate drive.
To prevent the Current Limitation process from

distortions caused by leading edge spikes, a Leading

Edge Blanking time (t

LEB

) is integrated in the current

sensing path.
A further comparator is implemented to detect
dangerous current levels (V

CSSW

) which could occur if

one or more transformer windings are shorted or if the
secondary diode is shorted. To avoid an accidental
latch off, a spike blanking time of t

CSSW

is integrated in

the output path of the comparator .

3.4.1

Foldback Point Correction

When the main bus voltage increases, the switch on
time becomes shorter and therefore the operating
frequency is also increased. As a result, for a constant
primary current limit, the maximum possible output
power is increased, which the converter may have not
been designed to support.

To avoid such a situation, the internal foldback point
correction circuit varies the V

CS

voltage limit according

to the bus voltage. This means the V

CS

will be

decreased when the bus voltage increases. To keep a
constant maximum input power of the converter, the

Dt

T

osc

4

------------

t

delay

=

t

td

C

zc

R

zc1

R

zc2

×

R

zc1

R

zc2

+

---------------------------------

×

=

V

1

3.3 V

CS

×

0.7

+

=

/var/www/html/datasheet/sites/default/files/pdfhtml_dummy/Infineon-ICE2QS03-DS-v02_02-en-html.html
background image

Quasi-Resonant PWM Controller

ICE2QS03

Functional Description

Version 2.2

10

July 4, 2011

required maximum V

CS

versus various input bus

voltage can be calculated, which is shown in

Figure 6

.

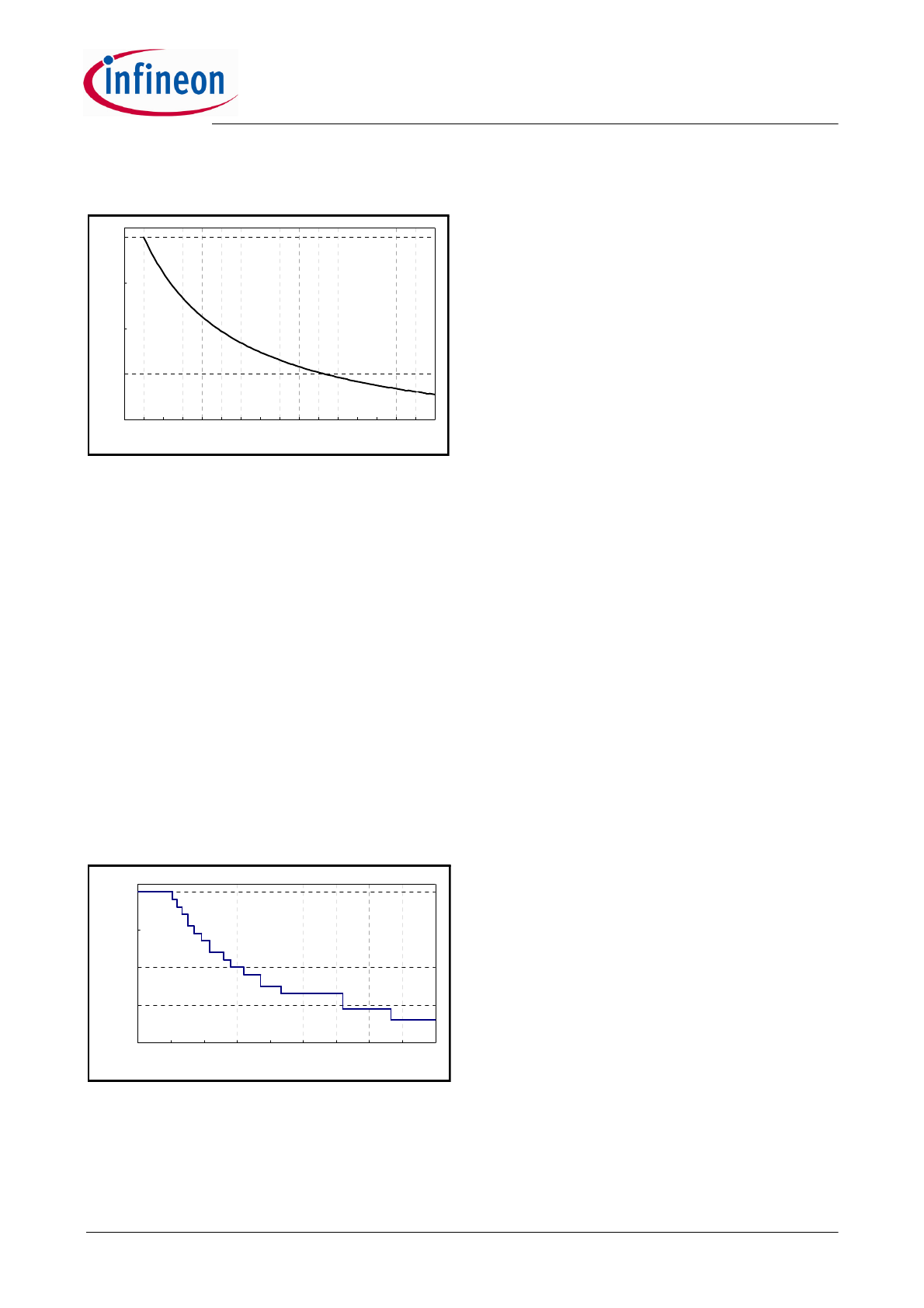

Figure 6 Variation of the VCS limit voltage according

to the I

ZC

current

According to the typical application circuit, when

MOSFET is turned on, a negative voltage proportional

to bus voltage will be coupled to auxiliary winding.

Inside ICE2QS03, an internal circuit will clamp the

voltage on ZC pin to nearly 0V. As a result, the current

flowing out from ZC pin can be calculated as

[5]

When this current is higher than I

ZC_1

, the amount of

current exceeding this threshold is used to generate an
offset to decrease the maximum limit on V

CS

. Since the

ideal curve shown in

Figure 6

is a nonlinear one, a

digital block in ICE2QS03 is implemented to get a
better control of maximum output power. Additional
advantage to use digital circuit is the production
tolerance is smaller compared to analog solutions. The
typical maximum limit on V

CS

versus the ZC current is

shown in

Figure 7

.

Figure 7

V

CS-max

versus I

ZC

3.5

Active Burst Mode Operation

At light load condition, the IC enters Active Burst Mode
operation to minimize the power consumption. Details

about Active Burst Mode operation are explained in the
following paragraphs.

3.5.1

Entering Active Burst Mode Operation

For determination of entering

Active Burst Mode

operation, three conditions apply:
• the feedback voltage is lower than the threshold of

V

FBEB

(1.25V). Accordingly, the peak current sense

voltage across the shunt resistor is 0.17;

• the up/down counter is 7; and

• a certain blanking time (t

BEB

).

Once all of these conditions are fulfilled, the Active
Burst Mode flip-flop is set and the controller enters
Active Burst Mode operation. This multi-condition
determination for entering Active Burst Mode operation
prevents mistriggering of entering Active Burst Mode
operation, so that the controller enters Active Burst
Mode operation only when the output power is really
low during the preset blanking time.

3.5.2

During Active Burst Mode Operation

After entering the Active Burst Mode the feedback
voltage rises as V

OUT

starts to decrease due to the

inactive PWM section. One comparator observes the
feedback signal if the voltage level V

BH

(3.6V) is

exceeded. In that case the internal circuit is again
activated by the internal bias to start with swtiching.

Turn-on of the power MOSFET is triggered by the
timer. The PWM generator for Active Burst Mode
operation composes of a timer with a fixed frequency of
52kHz, typically, and an analog comparator. Turn-off is
resulted by comparison of the voltage signal v

1

with an

internal threshold, by which the voltage across the
shunt resistor V

csB

is 0.34V, accordingly. A turn-off can

also be triggered by the maximal duty ratio controller
which sets the maximal duty ratio to 50%. In operation,
the output flip-flop will be reset by one of these signals
which come first.

If the output load is still low, the feedback signal
decreases as the PWM section is operating. When
feedback signal reaches the low threshold V

BL

(3.0V),

the internal bias is reset again and the PWM section is
disabled until next time regultaion siganl increases
beyond the V

BH

threshold. If working in Active Burst

Mode the feedback signal is changing like a saw tooth
between 3.0V and 3.6V shown in Figure 7.

3.5.3

Leaving Active Burst Mode Operation

The feedback voltage immediately increases if there is

a high load jump. This is observed by one comparator.

As the current limit is 34% during Active Burst Mode a

certain load is needed so that feedback voltage can

exceed V

LB

(4.5V). After leaving active busrt mode,

maximum current can now be provided to stabilize V

O

.

In addition, the up/down counter will be set to 1

0.6

0.7

0.8

0.9

1

80

100 120 140 160 180 200 220 240 260 280 300 320 340 360 380 400

Vin(V)

V

c

s

-m

a

x

(V

)

I

ZC

V

BUS

N

a

R

ZC1

N

P

------------------------

=

0.6

0.7

0.8

0.9

1

300

500

700

900

1100

1300

1500

1700

1900

2100

Iz c(uA)

V

c

s

-m

a

x

(V

)

Maker
Infineon Technologies
Datasheet PDF Download
